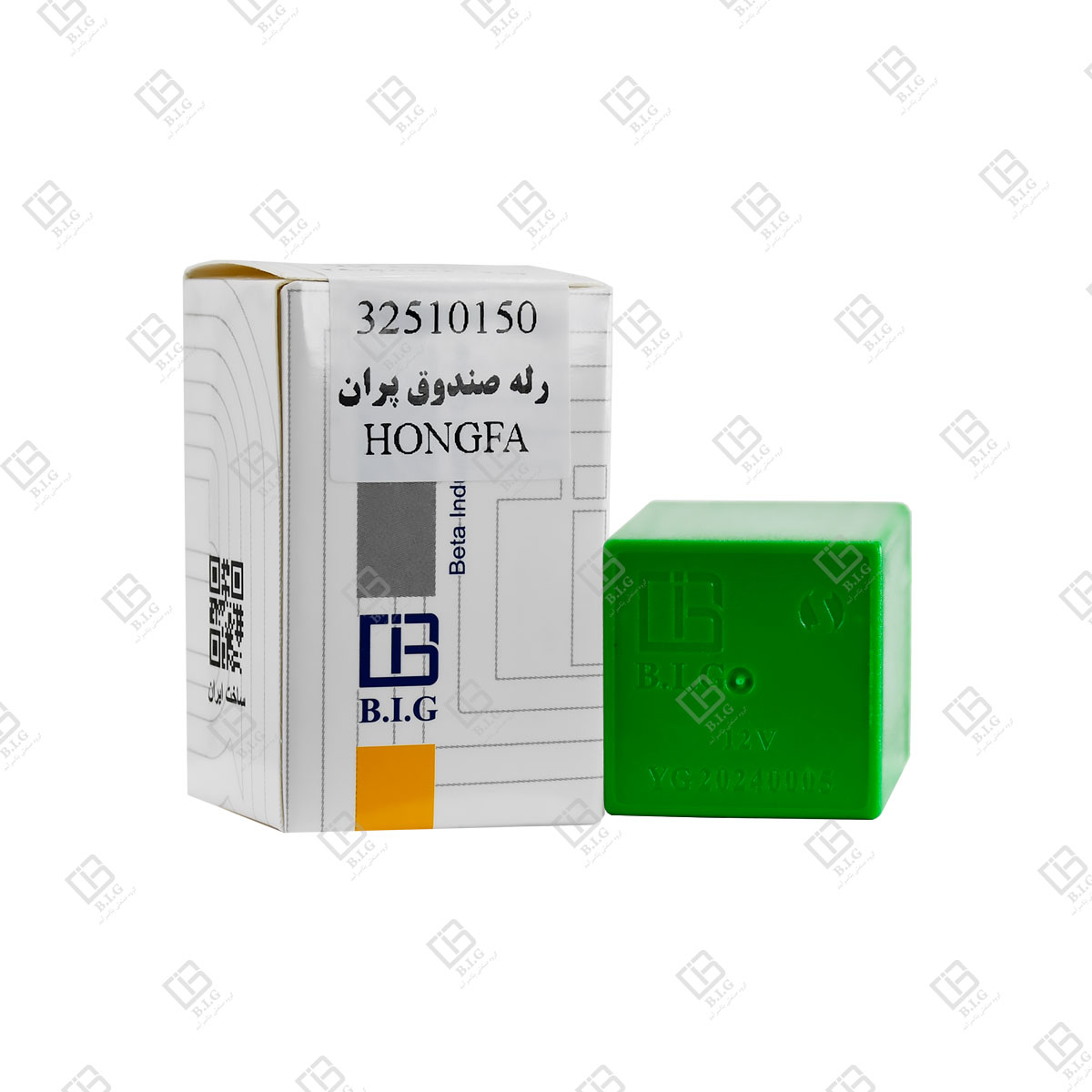

رله صندوق پران پژو و سمند (برند HONGFA) | بتاسرآمد

خازن‌های زمان یا تاخیر:

خازن‌های استفاده شده در رله تاخیر درب صندوق عقب، خازن‌هایی با ضریب خطای 10% هستند که توسط شرکت SAMYOUNG طراحی و ساخته می شوند. که وظیفه ایجاد پالس‌های لازم برای مدار مجتمع تایمر را بر عهده دارند، در صورتی که این خازن‌ها از عملکرد و ضریب خطای مناسبی برخوردار نباشند باعث به وجود آمدن نقص در عملکرد قسمت درب باز کن صندوق عقب خودرو خواهد شد.

جنس برد:

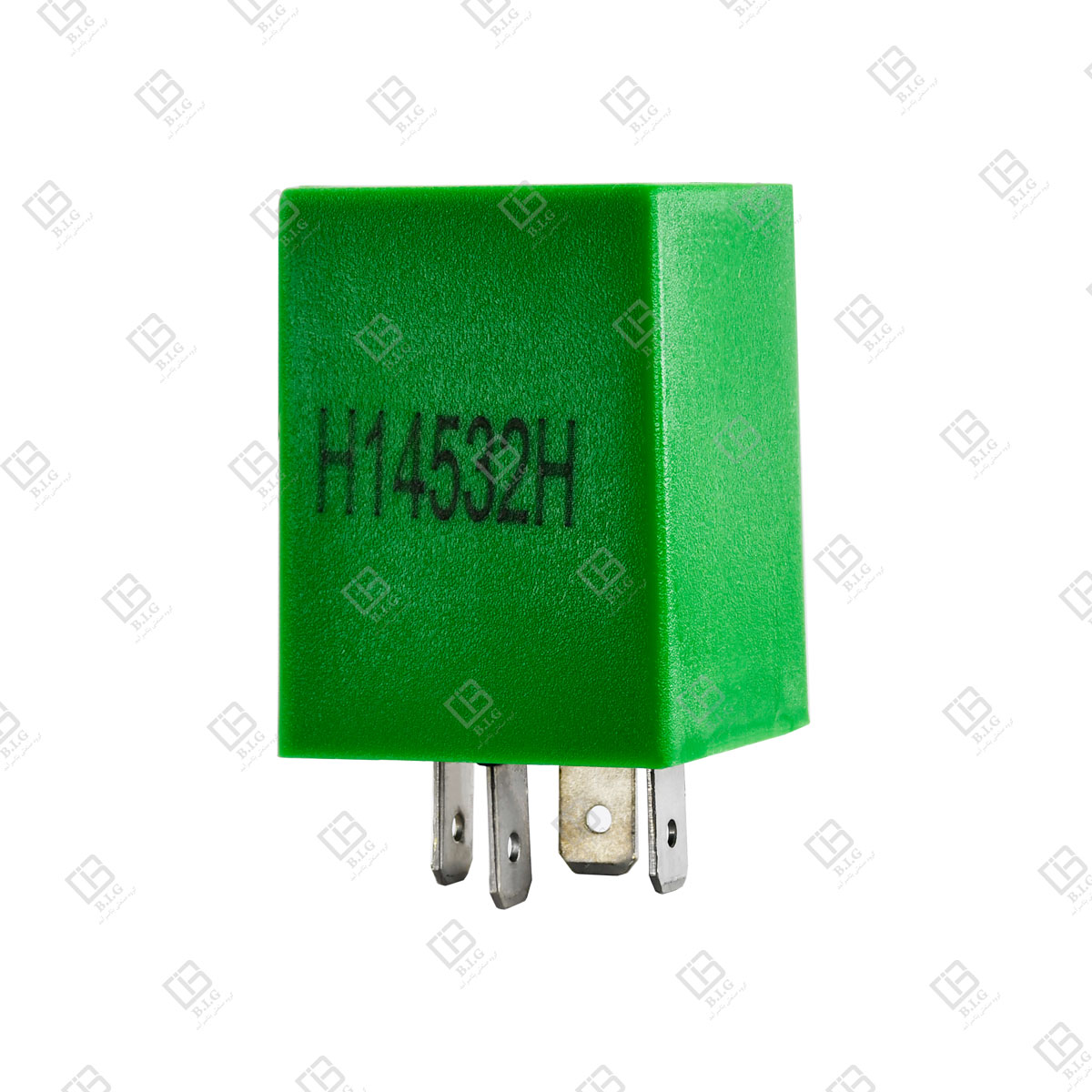

جنس برد استفاده در رله صندوق پران از نوع CEM مخفف Composite Epoxy Material می‌باشد، که به ضخامت 1.6mm است. و دارای ضریب حرارتی بالا و مقاومت الکتریکی در حدود 1Gigaohm و مقاومت مکانیکی بالایی می‌باشد.  در طراحی برد این قطعه ترک‌هایی که جریان عبوری از آنها بالا می‌باشد. دارای قسمتی برای قلع‌گیری بیشتر می‌باشند تا در صورت نقص در محرک پمپ صندوق پران، برد مورد آسیب واقع نشود.

 :NE555 مدار مجتمع

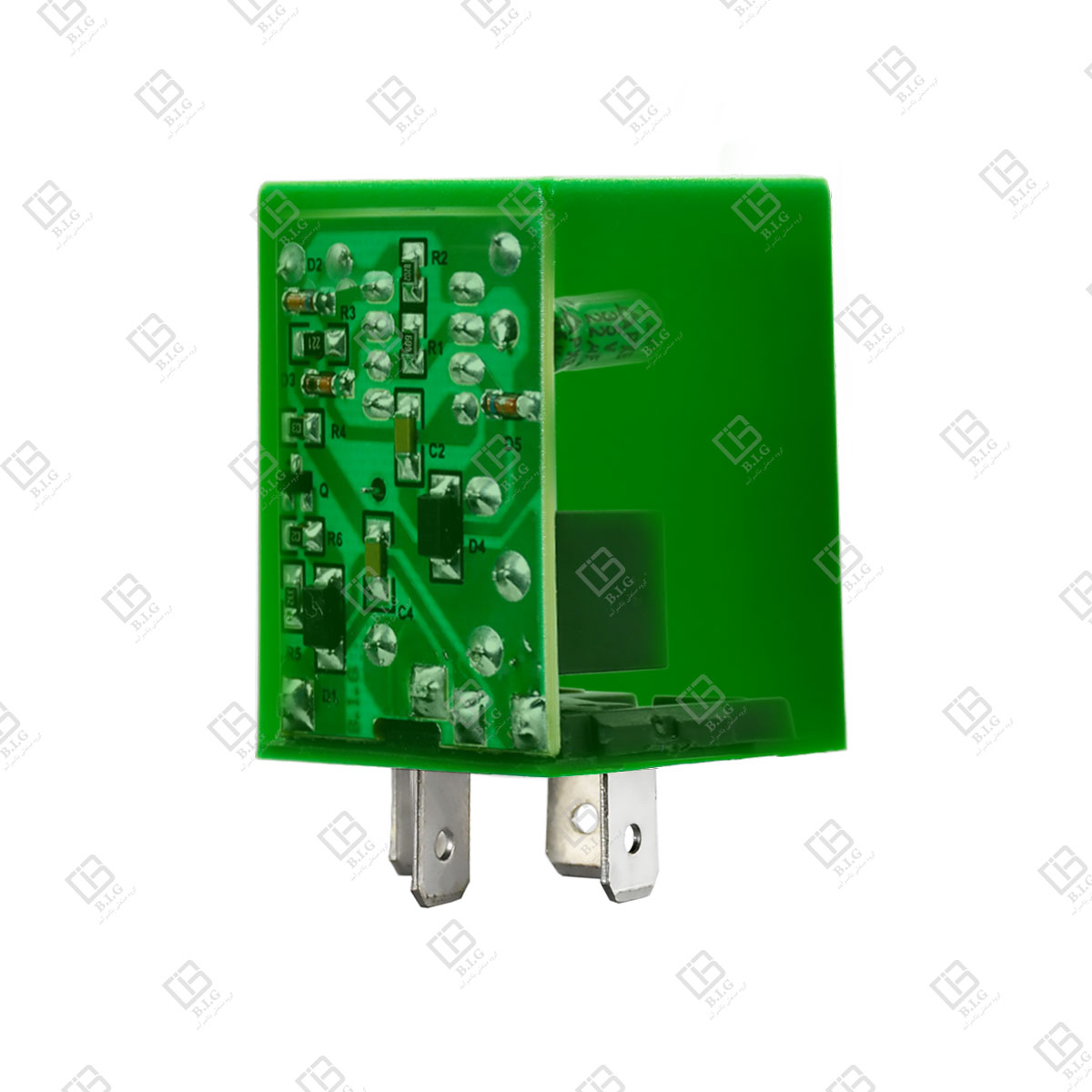

مدار مجتمع NE555P می‌تواند به‌ عنوان تأخیر زمانی در یک مدار تایمر و همچنین به عنوان یک مدار نوسان‌گر یا به عنوان یکی از اجزا در مدار پالسی استفاده گردد. این مدار مجتمع بیش از 20 ترانزیستور، 2 دیود و 15 مقاومت روی یک چیپ سیلیکونی دارا می‌باشد و معمولاً به‌ صورت یک مدار مجتمع هشت‌ پایه است.

رله:

رله استفاده شده در رله تاخیر درب صندوق عقب طراحی و ساخته شده توسط شرکت خوش‌نام HONGFA که یکی از با کیفیت‌ترین سازندگان رله‌های الکترومغناطیسی در جهان می‌باشد. تخصص اصلی شرکت HONGFA تولید رله‌های خودرویی است و در حال حاضر تقریبا همه رله‌های مورد استفاده در خودروهای ایرانی از این برند است.

تمامی رله‌های استفاده شده در محصولات شرکت بتاسرآمد قبل از استفاده در محصولات براساس روش‌های نمونه برداری استاندارد iso مورد آزمایش و تست قرار می‌گیرند، که این آزمایش‌ها براساس شرایط واقعی که قطعه در خودرو تحت آنها قرار می‌گیرد مورد آزمایش قرار داده می‌شوند و تنها در صورتی که بعد از این آزمایش‌ها همچنان عملکرد مناسب را داشته باشند در محصول استفاده می‌شوند.

دیود زنر:

در این محصول برای اطمینان از تثبیت ولتاژ‌های مدار از دیود‌های زنر که قابلیت تثبیت ولتاژ را در محدوده مد نظر را دارا می‌باشند استفاده شده است. تا در صورتی که ولتاژ ورودی قطعه از ولتاژ کاری داخل مدار بیشتر شد به قطعات آسیب نرسیده و محصول همچنان عملرد صحیحی داشته باشد.

دیودهای ضربه‌گیر یا هرزگرد:

در این محصول برای جلوگیری از اختلال در عملکرد سایر قطعات در هنگام شروع و پایان کار رله از دیود‌های 1n4007 که توان عبور جریان بالایی را دارا می‌باشند استفاده شده، تا در هنگام شروع به کار و پایان کار رله تمامی ولتاژ ذخیره شده در بوبین رله در داخل خود قطعه تخلیه شود و به باقی قسمت‌های مدار راه پیدا نکند.

اتصال الکتریکال:

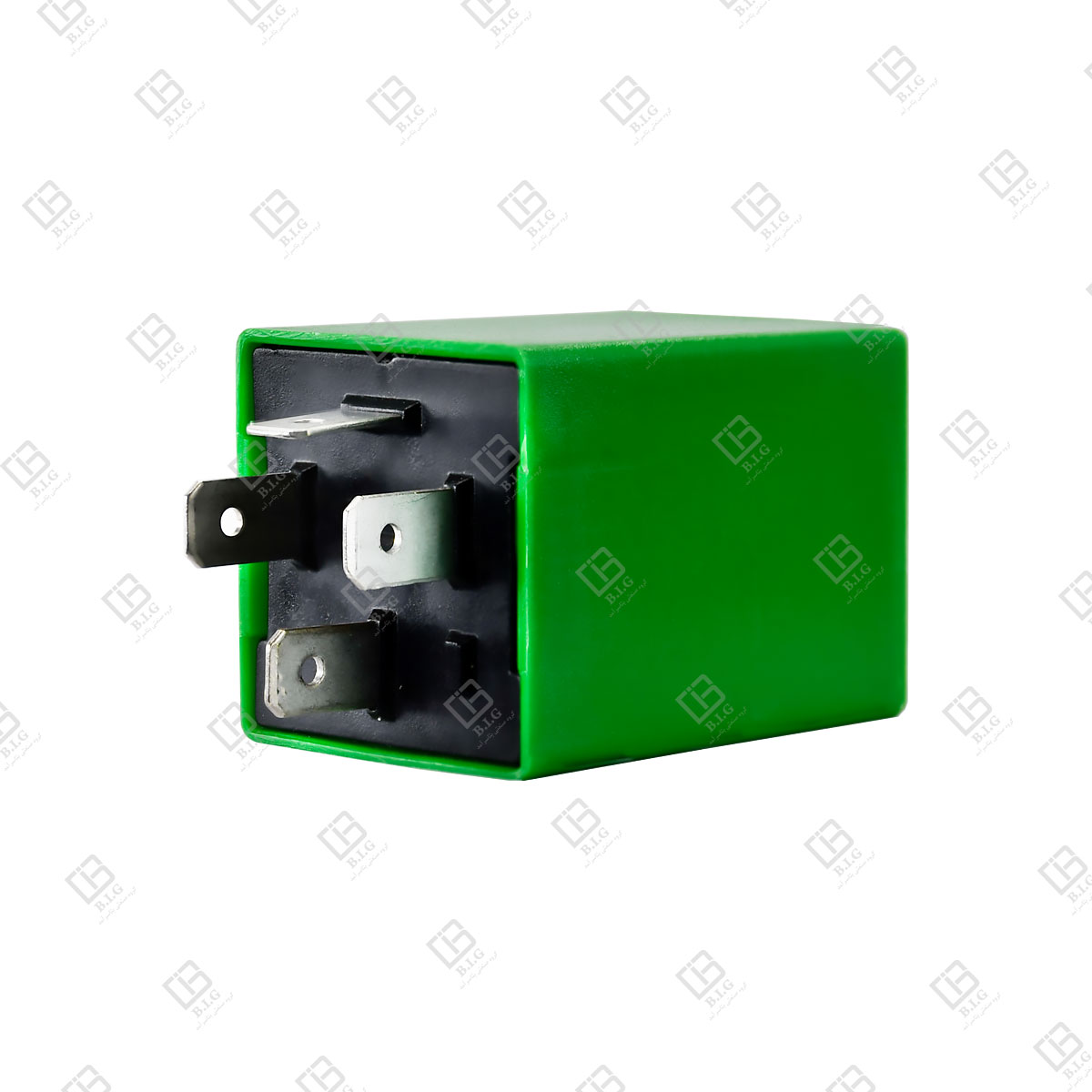

پایه‌های متصل کننده این محصول به سوکت از جنس برنج با پوشش قلع و روی بوده، که برنج به منظور اطمینان از عبور بدون مقاومت جریان از پایه‌ها و پوشش آن به منظور جلوگیری از زنگ‌زدگی و اطمینان از اتصال پایه‌ها به فیش‌های سوکت استفاده شده است.
