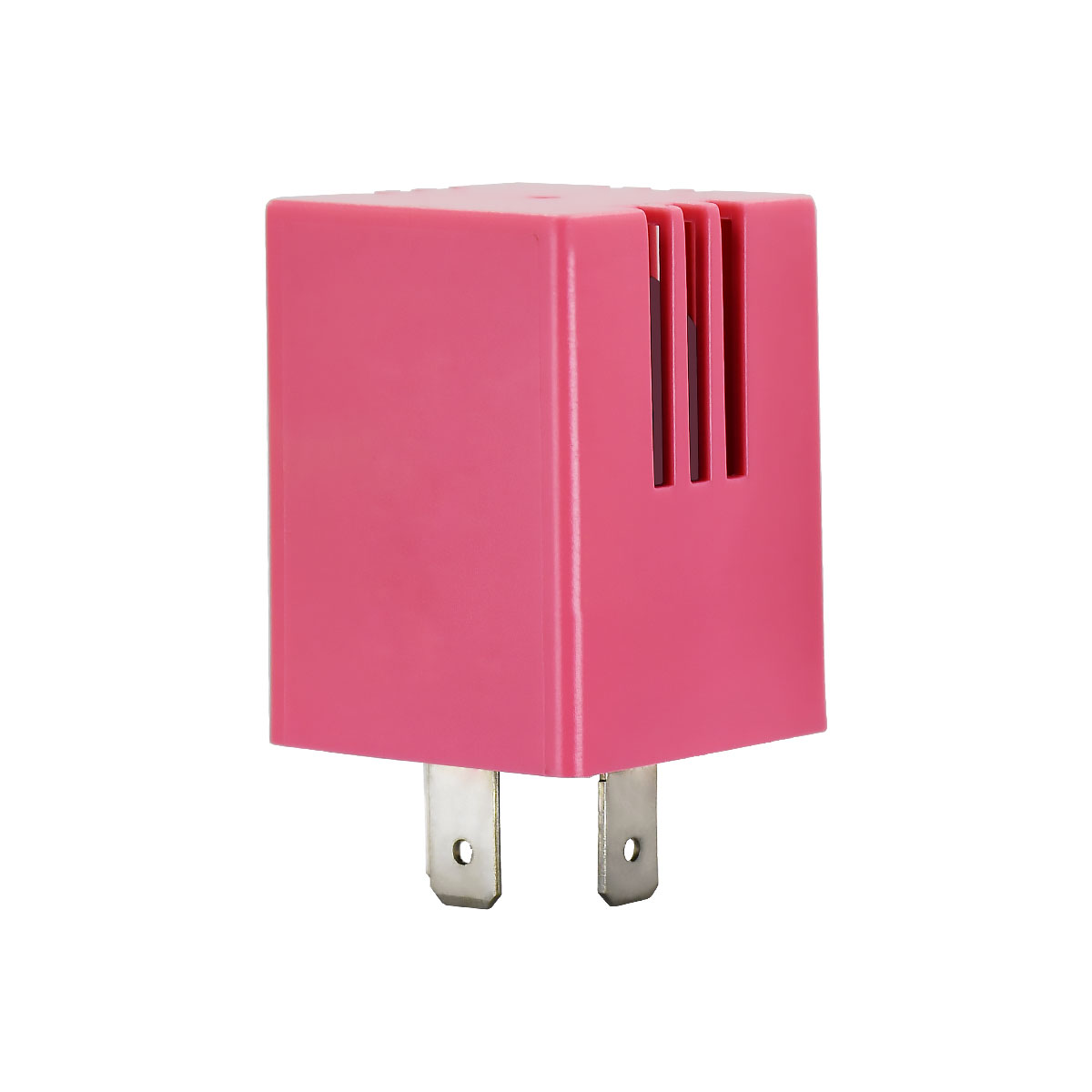

بررسی کلی محصول: بررسی عملکرد بوق هشدار دنده عقب در خودروهای پژو و سمند

یکی از مواردی که مورد توجه تمامی رانندگان در هنگام حرکت به سمت عقب می‌باشد. اطلاع از وجود و فاصله موانع از خودرو می‌باشد رله هشدار دهنده موانع عقب ساخت شرکت گروه صنعتی بتاسرآمد با بهره‌مندی از بازر باکیفیت این نگرانی را از تمامی افرادی که به سلامت و ظاهر خودرو خود توجه دارند رفع می‌کند.

عملکرد: عملکرد رله هشدار دهنده موانع عقب در خودروهای پژو و سمند

رله هشدار دهنده موانع عقب وظیفه مطلع ساخت راننده با سرعت و فاصله بوق‌های تولید شده در هنگام حرکت به سمت عقب را برعهده دارد و به این صورت عمل می‌کند که هر چه فاصله خودرو از موانع موجود در عقب خودرو بیشتر باشد، فاصله زمانی بوق‌های تولید شده بیشتر باشد و در صورت نزدیک بودن مانعی به عقب خودرو فاصله این بوق‌ها کاهش پیدا می‌کند.

ویژگی‌های کلیدی:

  • مجهز از بازر پیزو به همراه اسیلاتور
  • مجهز به خازن ای تایم با کیفیت ساخت شرکت changx
  • بهره‌مندی از فیبرمدار چاپی از جنس CEM1
  • بهره‌مندی از قاب و کانکتور از جنس ABS 330 و پلی آمید با توانایی تحمل دمای بالا

iranspaabs

خازن های زمان یا تاخیر:

خازن‌های استفاده شده در رله هشدار دهنده موانع عقب با ضریب خطای 10% هستند که توسط شرکت changx طراحی و ساخته می‌شوند و وظیفه زمان‌بندی و تاخیر در عملکرد موتور رله هشدار دهنده موانع عقب را برعهده دارند.



خازن رله هشدار دهنده دنده عقب

جنس برد:

جنس برد استفاده شده در رله هشدار دهنده موانع عقب از نوع CEM که مخفف Composite Epoxy Material می‌باشد. دارای ضخامت 1.6 mm است و دارای ضریب حرارتی بالا و مقاومت الکتریکی در حدود 1Gigaohm و مقاومت مکانیکی بالایی می‌باشد. این ماده در مواردی که محصول الکترونیکی نیاز به بردی حداکثر دولایه دارد استفاده می‌شود همچنین در طراحی برد این قطعه ترک‌هایی که جریان عبوری از آنها بالا می‌باشد. دارای قسمتی برای قلع‌گیری بیشتر می باشند تا در صورت نقص در موتور رله هشدار دهنده چراغ‌های پشت آمپر آن مورد آسیب واقع نشود.

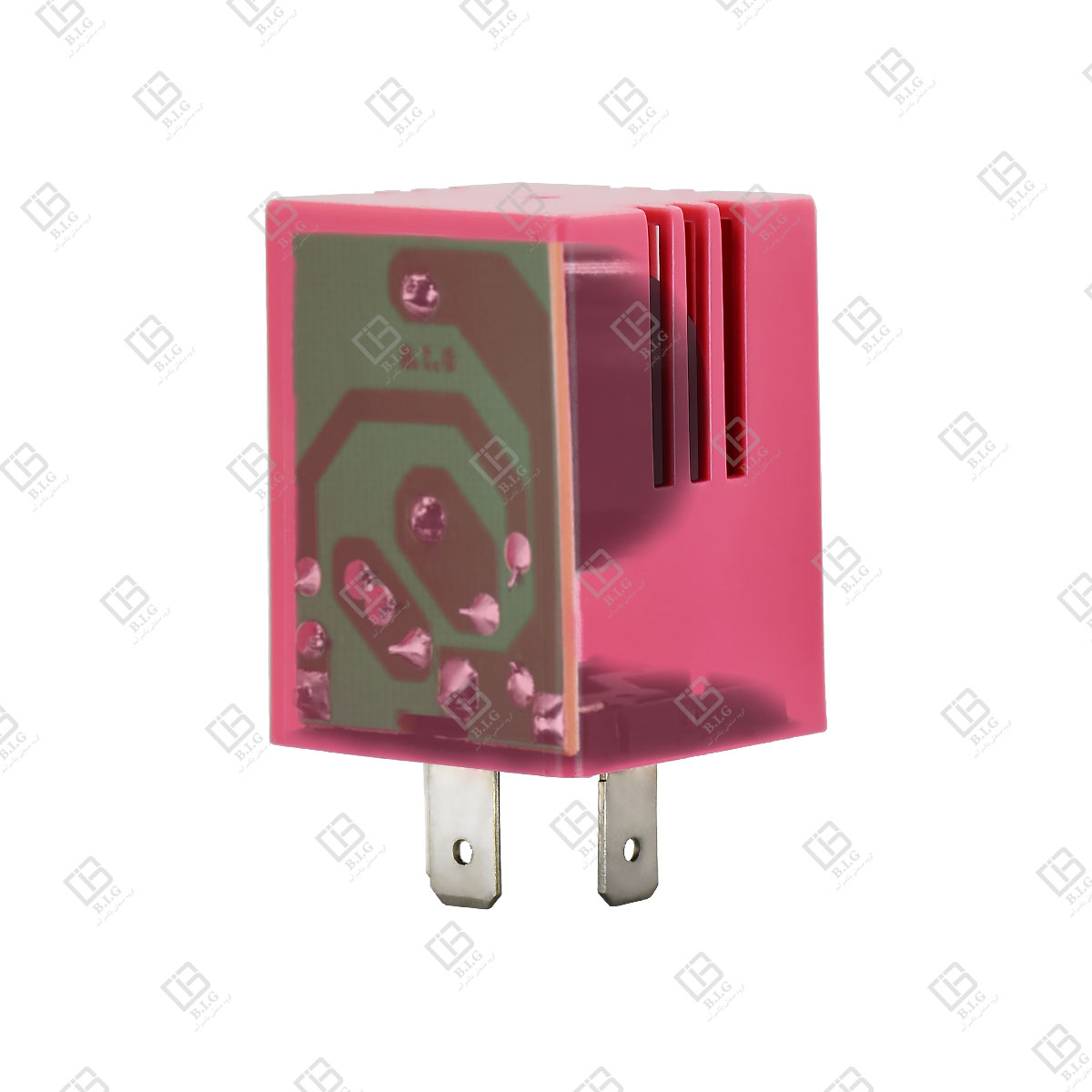

برد رله هشدار دهنده دنده عقب

بازر:  چرا از بازر پیزو در هشدار دهنده بتا استفاده شده است؟

بازر قطعه‌ای برای تولید صدای یکنواخت و بدون تغییر در تن و بلندی صدا می‌باشد از این رو بازر‌های پیزو به دلیل بهره‌مندی از مواد پیزو‌الکتریک که جریان الکتریسیته را به لرزش مکانیکی تبدیل می‌کند. این قطعه دارای عمری طولانی‌تر و همچنین صدایی بلند تر در ابعاد کوچک می‌باشند.

بازر رله هشدار دهنده دنده عقب

اتصال الکتریکال:



پین مپ رله هشدار دهنده

مشخصات کلی
کد محصول 60123014
کاربرد بوق هشدار نزدیک شدن به موانع
نوع خودرو پژو , سمند , پژو 405
علایم معیوب بودن قطع شدن و یا ضعیف شدن صدای بوق
ملاحظات نصب اطمینان از سالم بودن پایه سوکت

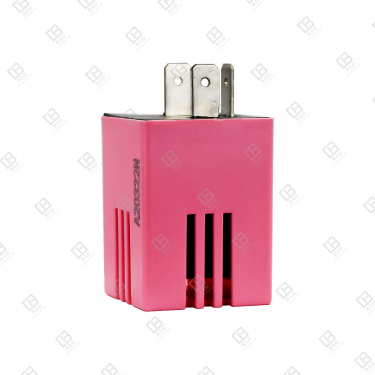

محل نصب داشبورد

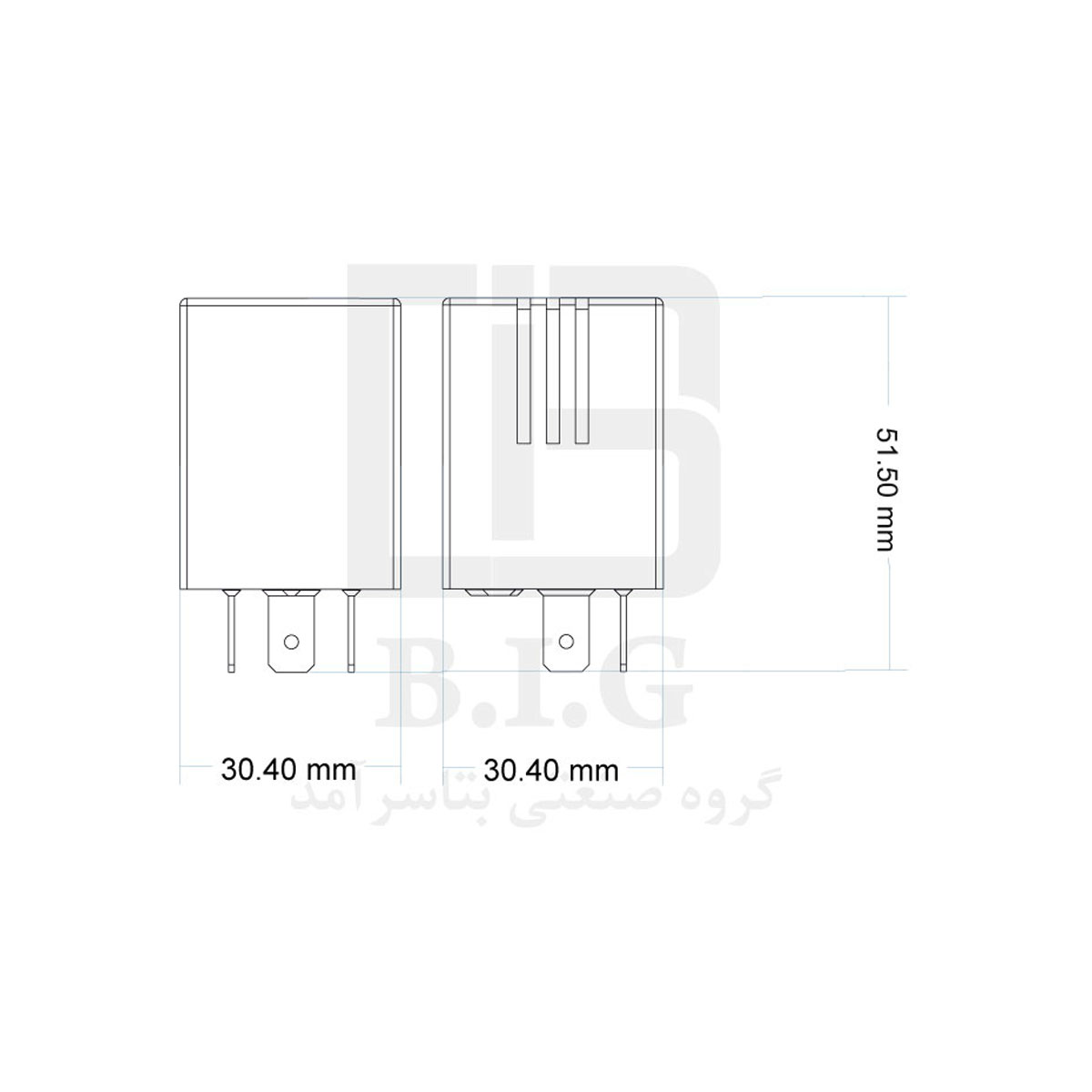

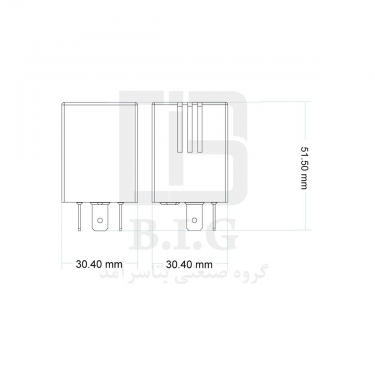

ابعاد 30.40mm *51.50mm * 30.40mm
رنگ صورتی
اتصال سوکت

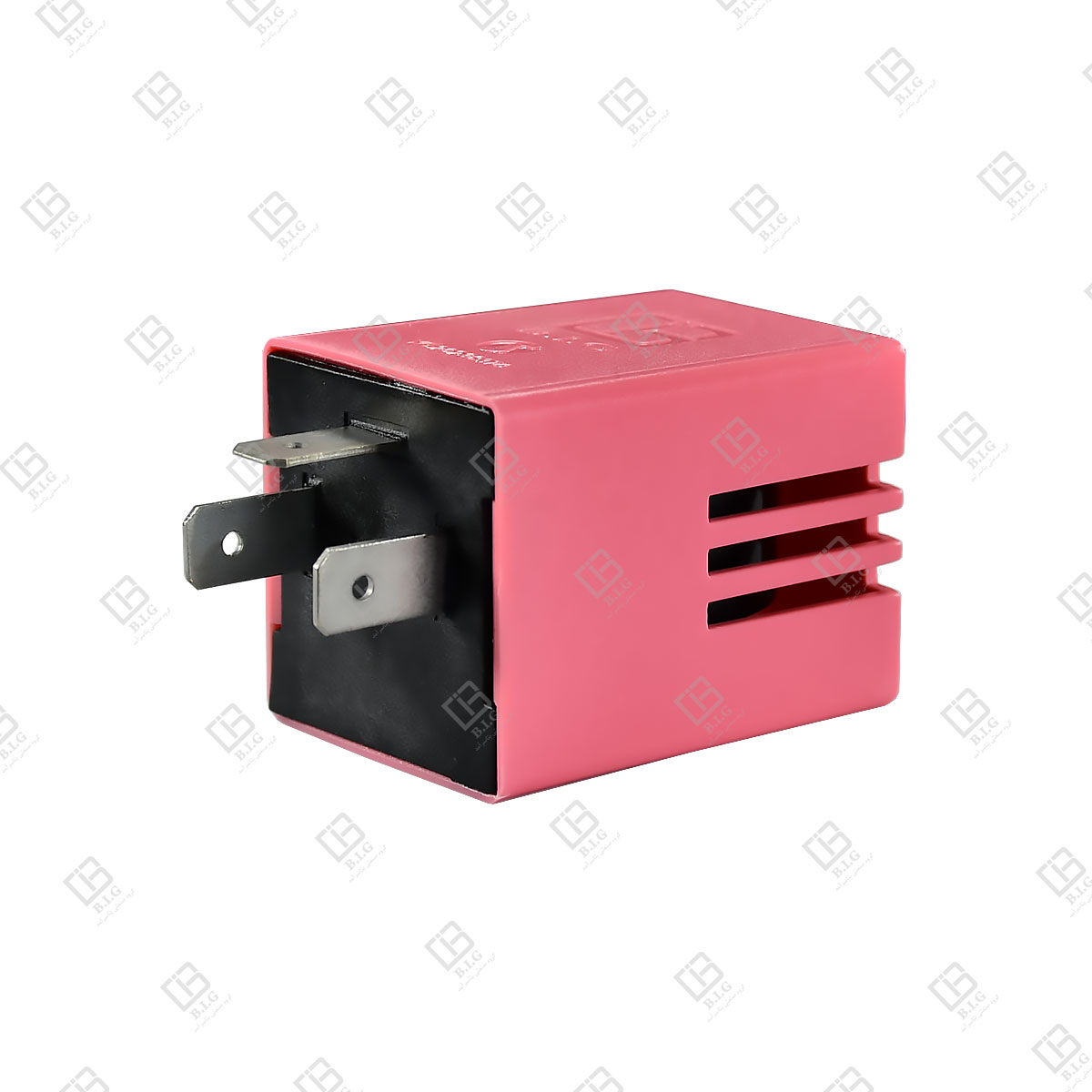

جنس پایه‌ها برنج با پوشش قلع
تعداد پایه 3
جنس کفی ABS 330
جنس قاب پلی آمید
مشخصات فنی
ورژن 3.9.2
محدوده ولتاژ کاری 8.5 Vdc - 13 Vdc
محدوده رطوبت کاری 10% - 90%
جنس برد CEM1
تعداد لایه‌های مدار 1
قطعه تولید صوت بازر
نوع خروجی صوت
دامنه دمای کاری -30C - 120C
گارانتی و خدمات پس از فروش
گارانتی 12 ماه

این رله بر اساس فاصله خودرو از مانع، سرعت بوق‌ها را تغییر می‌دهد؛ به این صورت که با نزدیک‌تر شدن به مانع، فاصله زمانی بین بوق‌ها کاهش یافته و هشدار سریع‌تر شنیده می‌شود.

قطع شدن صدای بوق هنگام حرکت به عقب یا ضعیف شدن بیش از حد صدای هشدار از اصلی‌ترین علائم معیوب بودن این رله است.

بازر پیزو به دلیل استفاده از مواد پیزوالکتریک، لرزش را به صدای شفاف و بلند تبدیل می‌کند و نسبت به مدل‌های قدیمی، طول عمر بسیار بالاتری در ابعاد کوچک دارد.
