بررسی کلی محصول:

یکی از لوازم و ادواتی که در تمامی فصول سال استفاده می‌شود که یکی از امکانات رفاهی خودرو می‌باشد. تهویه مطبوع خودرو است که در فصل گرما به عنوان کولر و در فصل سرما به عنوان بخاری خودرو استفاده می‌شود. این قسمت از لوازم قطعات متنوعی نظیر فن رادیاتور کمپرسور و ... تشکیل شده است که در قسمت خروجی آن یک فن قرار دارد که سرمای تولید شده توسط کمپرسور کولر و گرمای تولید شده توسط بخاری را به درون اتاق خودرو انتقال می‌دهد این قطعه توسط قطعه‌ای الکترونیکی به نام ماژول فن کنترل می‌شود، که سرعت آن‌ را کنترل می‌کند بنابراین عملکرد صحیح و طول عمر این قطعه می‌تواند در کیفیت و رفاه حال سرنشینان خودرو اثری مستقیم داشته باشد ماژول فن تولید شده توسط گروه صنعتی بتاسرآمد می‌تواند این اطمینان را به راننده و سرنشینان خودرو بدهد که همیشه به درستی عملکرد داشته باشد.

عملکرد:

ماژول فن قطعه‌ای است که بر اساس نیاز سرنشینان خودرو و تنظیم قسمت تهویه خودرو سرعت پرتاب باد به درون اتاق خودرو را با کنترل سرعت فن بر عهده دارد. در این محصول وظیفه کنترل سرعت بر عهده دو ترانزیستور می‌باشد که بر اساس تنظیم سرنشینان سرعت فن را کم و یا زیاد می‌کند همچنین در این محصول از یک رله استفاده شده است تا در صورتی که سرنشینان مقدار نهایی پرتاب باد را نیاز داشتند، این رله فعال شده و باعث کاهش دمای محصول و همچینین طول عمر آن میشود.

ویژگی های کلیدی:

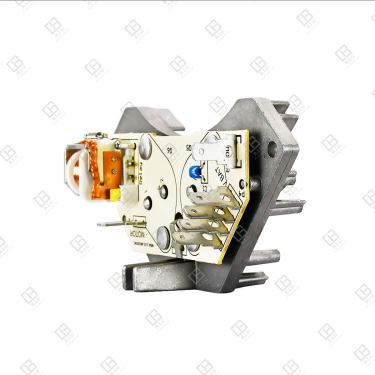

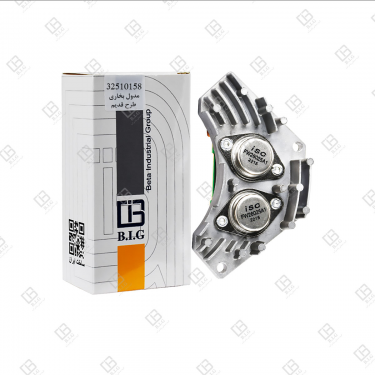

  • بهره‌مندی از دو ترانزیستور قدرت FW26025A1
  • مجهز به PTC برای محدود سازی بالا رفتن دمای ترانزیستورها
  • مجهز به هیتسینک آلومینیومی ضخیم
  • مجهز به رله برای کاهش بار ترانزیستورها
  • عملکرد آنالوگ

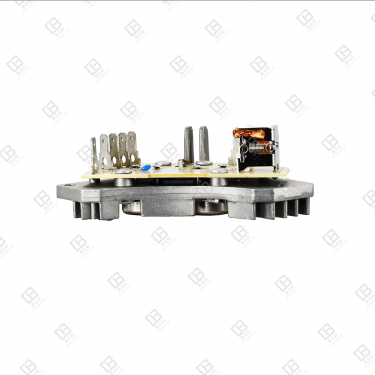

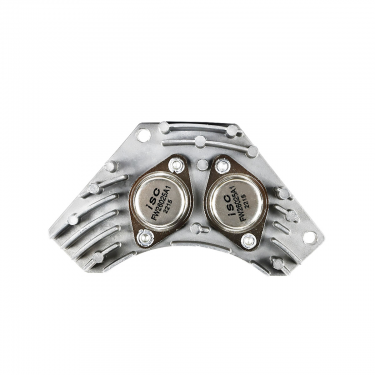

ترانزیستورها:

در این محصول برای کنترل سرعت فن واحد تهویه از دو ترانزیستور قدرت به نام FW26025A1 که داری روکش فلزی برای انتقال هر چه بهتر دما به هیتسینک می‌شود استفاده شده است. این ترانزیستورها بر اساس مقدار سرعت تنظیم شده توسط سرنشینان فن را به چرخش در می‌آورند از طرفی به دلیل اینکه این محصول دارای عمکردی آنالوگی می‌باشد بنابراین می‌توان سرعت را در مقادیر مختلفی تعیین کرد. برای مثال در خودروهای قدیمی که که سرعت با یک تنظیم کننده خطی انجام می‌شد، سرنشین می‌توانست سرعت را روی مقداری بین 1 و 2 تنظیم کند که این مسئله خود یکی از مزایای این محصول به شمار می‌رود.

PTC:

در این محصول برای کنترل دمای ترانزیستورها از یک PTC که یک قطعه وابسته به دما است، استفاده شده است. تا در صورتی که دمای ترانزیستورها به محدوده خطرناک نزدیک شده باعث کاهش سرعت فن و در نتیجه کاهش دمای ترانزیستور می‌شود که باعث افزایش طول عمر این محصول می شود.

هیت‌سینک:

در این محصول به علت دمای بالای تولید شده توسط ترانزیستور‌ها باعث بروز مشکل در عملکرد و همچنین بروز مشکل در عملکرد سایر قطعات نشود از یک هیت‌سینک با ضخامت بالا و همچنین دارای برآمدگی‌هایی برای خنک شدن هرچه سریع تر ترانزیستورها به کار رفته است.

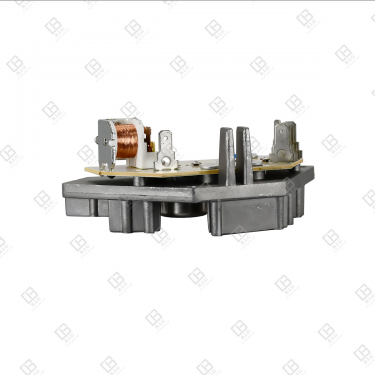

رله:

رله‌ها برای قطع و وصل جریان به صورت کامل در مدارات الکترونیکی استفاده می‌شوند در این مدار به علت این که جریان می‌بایست بتواند از کمترین مقدار تا بیشترین مقدار مورد نیاز موتور از محصول عبور کند. در مواقعی که سرعت روی آخرین مقدار خود تنظیم شده باشد برای افزایش طول عمر ترانزیستورها وارد مدار می‌شود تا هم بعد کاهش دما ترانزیستورها و همچنین باعث به حد نهایی رسیدن سرعت فن بشود.

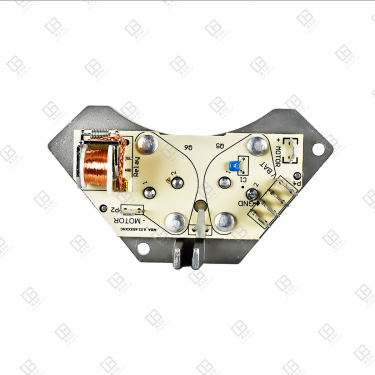

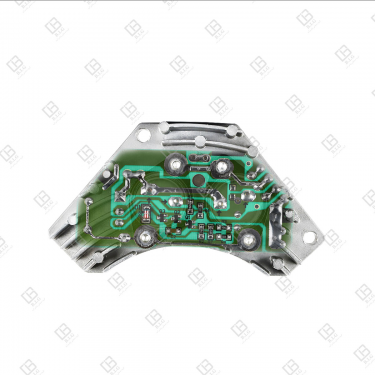

فیبر مدار چاپی:

در این محصول از یک فیبر که از جنس CEM است استفاده شده است، تا بتواند دمای بالای هیت‌سینک و همچنین فشار وارد شده از نگه دارنده ترانزیستورها را تحمل کند. همچین در این فیبر قسمت‌هایی که محل عبور جریان هستند دارای محلی برای قلع‌گیری و در نتیجه افزایش طول عمر محصول می‌شوند به کار رفته است.

اتصال الکتریکال:

مشخصات کلی
کد محصول 32510158
کاربرد راه‌اندازی و تنظیم باد کولر و یا بخاری
نوع خودرو پژو 405
علایم معیوب بودن قطعه در صورت کاهش قدرت موتور شیشه بالابر جهت تقویت موتور در خودرو نصب می گردد.
ملاحظات نصب اطمینان از سالم بودن کابل باطری و فیوزها
محل نصب داشبورد

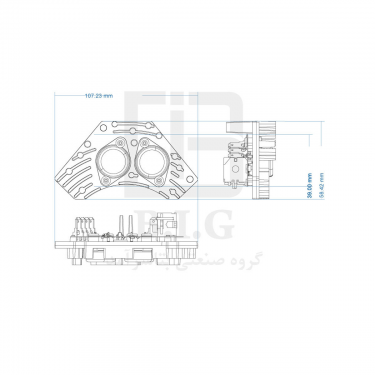

ابعاد 107.23mm *58.42mm *39mm
رنگ نقره ای
وزن 124.5 gr
اتصال سوکت
جنس پایه‌ها برنج با پوشش قلع
جنس قاب aluminium
مشخصات فنی
محدوده ولتاژ کاری 11V - 13V
حداکثر جریان مصرفی 20 mA
محدوده رطوبت کاری 90% ≥
حداکثر جریان خروجی 40A
حداکثر توان خروجی 360 W
تعداد لایه 1
جنس برد CEM 1
نوع سیگنال خروجی کنترلی و راه انداز
طول عمر 100000 OPS
دامنه دمای کاری -30 - 120 C
قطعه کنترلی ترانزیستور
ولتاژ خروجی 12V
پارامترهای لازم پنل تهویه هوا
قسمت‌های‌ مرتبط فن بخاری
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
