بررسی کلی محصول:

یکی از عواملی که می‌تواند برای راننده و سرنشیشنان خودرو باعث بروز مشکل و عدم تمرکز شود عملکرد شیشه‌های جانبی خودرو می باشد که در صورتی که این عملکرد همراه با تاخیر باشد می‌تواند باعث بروز احساس نامطلوب و همچنین حواس پرتی راننده خودرو شود از این رو عملکرد موتور و شیشه های جانبی خودرو بسیار حائز اهمیت هستند، بنابر این در صورتی که بتوان مسیر عبور جریان برای موتور شیشه بالابر را هموارتر کرد میتوان عملکرد سیستم شیشه بالابر را به بهترین نحو خود تجربه کرد .

عملکرد:

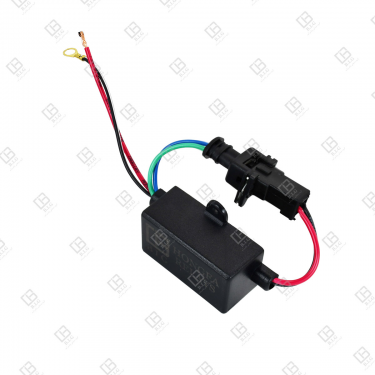

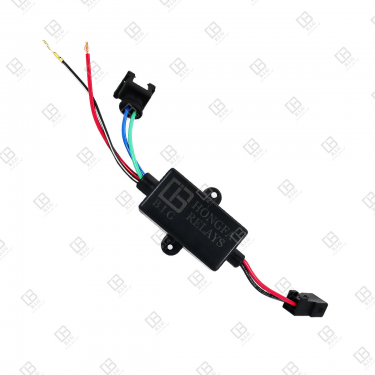

یونیت تقویت شیشه بالابر مبدلی است که در بین راه موتور شیشه بالابر و کلید شیشه بالابر قرار می‌گیرد تا جریان لازم برای حرکت شیشه به جای عبور از کنتاکت‌های کلید که ذاتا برای این مقدار از جریان طراحی و تعبیه نشده‌اند از کنتاکت‌های رله عبور کند تا بدون ایجاد تاخیر در عملکرد و همچنین خرابی های مکرر کلید شیشه بالابر بتوان شیشه های جانبی خودرو را به حرکت درآورد .

ویژگی های کلیدی:

  • بهره‌مندی از رله های باکیفیت و سریع شرکت خوشنام  hongfa
  • مجهز به سیم‌ها و سوکت‌های مخصوص برای استفاده در خودرو ها که توانایی تحمل دمای بالا را دارا می‌باشند.
  • تعبیه محل قلع‌گیری روی برد برای عبور هرچه آسان‌تر جریان

رله:

رله استفاده شده در یونیت تقویت شیشه بالابر طراحی و ساخته شده توسط شرکت خوش نام Hongfa که یکی از با کیفیت ترین سازندگان رله‌های الکترومغناطیسی در جهان میباشد، تخصص اصلی شرکت Hongfa، تولید رله‌های خودرویی است و در حال حاضر تقریبا همه رله‌های مورد استفاده در خودروهای ایرانی از این برند است، تمامی رله‌های استفاده شده در محصولات شرکت بتاسرآمد قبل از استفاده در محصولات براساس روش‌های نمونه برداری استاندارد iso مورد آزمایش و تست قرار میگیرند که این آزمایش‌ها براساس شرایط واقعی که قطعه در خودرو تحت آنها قرار میگیرد مورد آزمایش قرار داده میشوند و تنها در صورتی که بعد از این آزمایش‌ها همچنان عملکرد مناسب را داشته باشند در محصول استفاده میشوند.

سیم و کانکتورها:

در یونیت تقویت شیشه بالابر برای نصب هرچه آسان‌تر قطعه در داخل خودرو، سوکت‌های قطعه به صورت سیم همراه با سوکت در خارج از قطعه قرار گرفته‌اند تا بتوان این محصول را هرچه آسان‌تر در درون درب‌های خودرو نصب کرد همچین این سیم‌ها با توجه به این که این سیم‌ها در تغیرات دمایی بالایی قرار دارند دارای استانداردهای خودرویی میباشند.

اتصال الکتریکال:

مشخصات کلی
کد محصول 32510115
کاربرد تقویت موتور شیشه بالابر
نوع خودرو پارس , پژو 405
علایم معیوب بودن قطعه در صورت کاهش قدرت موتور شیشه بالابر جهت تقویت موتور در خودرو نصب می گردد.
ملاحظات نصب اطمینان از سالم بودن دسته سیم و کانکتور
محل نصب داخل رودری
ابعاد 80.7*60.8*30 mm
رنگ مشکی , قرمز
وزن 55 gr
اتصال سوکت
جنس پایه‌ها برنج با آبکاری قلع و روی
جنس قاب ABS 330
مشخصات فنی
محدوده ولتاژ کاری 11V - 13V
حداکثر جریان مصرفی 10 mA
محدوده رطوبت کاری 90% ≥
حداکثر جریان خروجی 30A
حداکثر توان خروجی 120 W
تعداد لایه 2
نوع برد FR4
نوع سیگنال خروجی راه انداز
طول عمر 1*107 OPS
دامنه دمای کاری -30 - 120 C
قطعه کنترلی رله
ولتاژ خروجی 12V
پارامترهای لازم کلید شیشه بالابر
قسمت‌های‌ مرتبط موتور شیشه بالابر
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
