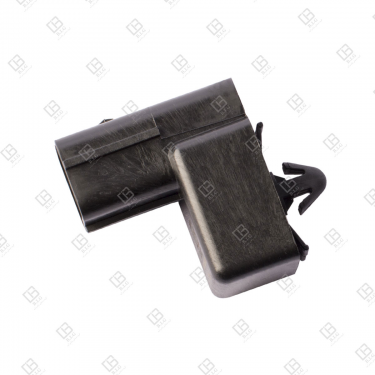

بررسی کلی محصول: نقش رله ABS ماندو در ایمنی سیستم ترمز خودرو

ترمزهای خودرو مهم‌ترین و یکی از قطعات ایمنی مهم در خودرو به‌ حساب می‌آیند از این رو عملکرد آن‌ها تاثیر مستقیم بر سرنشینان خودرو دارد، بنابراین اطلاع رسانی از وضعیت آن‌ها و عملکرد صحیح این قسمت نیز مسئله‌ای مهم تلقی میشود، رله ABS  تولید شده توسط شرکت بتاسرآمد با طراحی آنالوگ که باعث بروز کمترین مشکل در این عملکرد میشود بهترین انتخاب برای این قطعه خودرو به حساب می‌آید.

عملکرد: کنترل و اعلام هشدار سیستم‌های ABS و EBD

رله ABS وظفیه کنترل چراغ های هشدار ABS و EBD  خودرو را برعهده دارد تا در صورتی که در عملکرد هریک از این سیستم‌ها مشکلی بوجود‌ آید هشدار لازم را به راننده اعلام کند.

ویژگی‌های کلیدی: مشخصات فنی و مزایای محصول

  •  بهره‌مندی از فیبرمدار چاپی دولایه
  •  بهره‌مندی از پایه‌های اتصالی از جنس برنج با پوشش قلع
  •  بهره‌مندی از طراحی آنالوگ
  •  بهره‌مندی از دیود‌های زنر


pasiran

برد:

با توجه به پیچیدگی و تراکم قطعات در رله ABS ماندو نیاز به طراحی برد این محصول به صورت دولایه است تا بتوان تمامی ویژگی‌ها و عملکردهای لازم برای این قطعه را در ابعاد کم جایگذاری کرد.

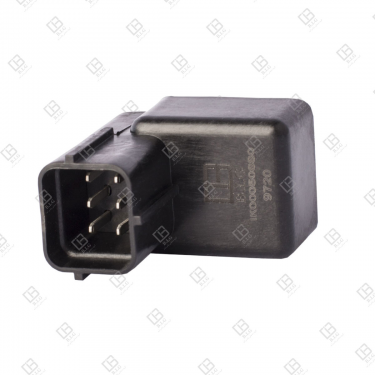

رله ABS ماندو برای سیستم ترمز ABS و EBD خودرو

دیود زنر:

در این محصول برای حصول اطمینان از تثبیت ولتاژهای مدار از دیودهای زنر که قابلیت تثبیت ولتاژ را در محدوده مد نظر را دارا میباشند استفاده شده‌است تا در صورتی که ولتاژ ورودی قطعه از ولتاژ کاری داخل مدار بیشتر شد به قطعات آسیب نرسیده و محصول همچنان عملکرد صحیحی داشته باشد.

پایه و اتصالات:

پایه‌های متصل کننده این محصول به سوکت آن از جنس برنج با پوشش قلع و روی بوده که برنج به منظور حصول اطمینان از عبور بدون مقاومت جریان از پایه‌ها و پوشش آن به منظور جلوگیری از زنگ‌زدگی و حصول اطمینان از اتصال پایه‌ها به فیش‌های سوکت استفاده شده است.

اتصال الکتریکال:



مشخصات کلی
کد محصول 32510141
نوع خودرو سمند , پارس , پژو 405
علایم معیوب بودن عدم عملکرد ABS
ملاحظات نصب اطمینان از سالم بودن پایه سوکت
محل نصب داشبورد

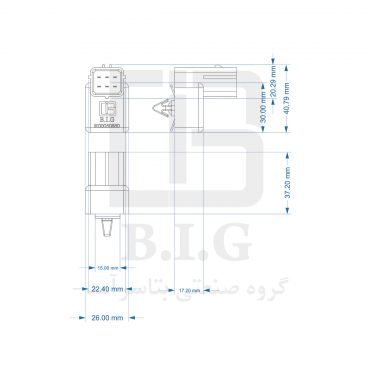

ابعاد 4*3.7*2.6 mm
رنگ طوسی
جنس پایه‌ها برنج با پوشش قلع و روی
تعداد پایه 6 پایه
جنس قاب پلی آمید
مشخصات فنی
جنس برد FR4
حداکثر جریان مصرفی 10mA
حداکثر جریان خروجی 9mA
تعداد لایه‌های مدار 2
نوع خروجی ولتاژ
محدوده ولتاژ کاری 12V
دامنه دمای کاری 120درجه سانتیگراد
محدوده رطوبت کاری 60%
گارانتی و خدمات پس از فروش
گارانتی 24 ماه

این محصول یک رله مخصوص سیستم ترمز ABS (Anti‑Lock Braking System) است که وظیفه کنترل مدار و نمایش هشدار عملکرد سیستم ABS و EBD را در خودروهای سمند، پارس و پژو 405 انجام می‌دهد. این رله با کنترل دقیق برق ورودی به سیگنال‌های هشدار، باعث می‌شود راننده از وضعیت صحیح یا بروز خطا در سیستم ترمز ایمنی مطلع شود.

این رله برای خودروهای سمند، پارس و پژو 405 طراحی شده و معمولا در داشبورد و بخش مدار برقی ABS نصب می‌شود تا عملکرد صحیح سیستم ترمز ضدقفل را پایش و کنترل کند.

بله — خرابی، اتصال نامناسب یا سوختن این رله می‌تواند باعث روشن ماندن چراغ هشدار ABS، نمایش خطا در سیستم ترمز یا مشکلات در عملکرد سیستم ترمز ضدقفل و EBD شود، چون این قطعه نقش مهمی در کنترل و هشدار عملکرد این سیستم ایمنی دارد.
