بررسی کلی:

در تمامی خودرو هایی که از سیستم گره (node)  از رله های الکترو مغناطیسی که وظیفه کنترل قسمت های مختلف خودرو ماننده درب صندوق عقب فن و ... را برعهده دارند استفاده میشود ، به همین دلیل استفاده از رله های الکترومغناطیسی که تحمل و ظرفیت عبور جریان بالا را دارند در این گونه خودرو ها رایج است رله های مشکی 5 پایه ساخته شده توسط گروه صنعتی بتا سرآمد میتوان این تضمین را به کاربر ارائه دهد که در  هر شرایط جوی و دمایی بتواند این نقش را در خودرو ایفا کند .

عملکرد:

رله 5پایه مشکی همه کاره در قسمت هایی از خودرو ماننده چراغ ها  ، بوق  ، استارت  و رابط های کامپوتر خودرو با با باقی قسمت ها بکار میرود و وظیفه راه اندازی و کنترل برق  آنها را برعهده دارد این رله که به دلیل استفاده در قسمت های مختلف خودرو و قرار گیری در بخش های مختلف خودرو ماننده محفظه موتور واتاق خودرو میبایست بتواند شرایط دمایی و جریانی مختلفی را تحمل کند بنابراین باید از مواد و قطعاتی باکیفیتی در ساخت آن استفاده گردد .

ویژگی های کلیدی:

  • مقاوم در برابر نفوذ آب
  • مجهز به پایه های مسی برای عبور هرچه بهتر جریان و تولید گرمای بسیار پایین
  • توان عبور جریان 25 آمپر به صورت دائمی و همجنین جریان 50 آمپر به صورت لحظه ای
  • مقاوم در برابر شرایط جوی سخت

رله 5 پایه مشکی در خودرو هایی که از شبکه برقی گره (node ) بهره میبرند کاربرد های گسترده ایی دارند در حالت کلی رله به قطعه ای گفته میشود که با جریان پایین بتواند جریان بالایی را قطع و وصل کند این عمل به دلیل جرغه زنی و ایجاد دمای بالا منجرب به خرابی و عدم عملکرد رله ها  ، به خصوص در خودرو ها  که در بیشتر موارد این قطعات حیاتی در محفظه موتور خودرو رو که خود تولید کننده دما بالا ست قرار میگیرند شود از این رو درصوتی که این قطعات از مواد و قطعات باکیفیت تولید نشده باشند میتواند باعث تحمیل هزینه و زمان به کاربر گردد  .
رله مشکی 5 پایه با توجه به عملکرد گسترده و قرار گیری در قسمت های مختلف خودرو باید بتواند شرایط سختی را توأم با عملکرد مناسب ارئه نماید .



اتصال الکتریکال:

مشخصات کلی
کد محصول 32510102
کاربرد راه‌اندازی بوق , راه‌اندازی چراغ , راه‌اندازی استارت , رابط های کامپیوتری
نوع خودرو پژو , سمند , پارس
علایم معیوب بودن عدم عملکرد چراغ ها و سایر قطعات مرتبط
ملاحظات نصب اطمینان از سالم بودن پایه پین ها، اتصال مناسب و محکم به کانکتور
محل نصب داشبورد , محفظه موتور

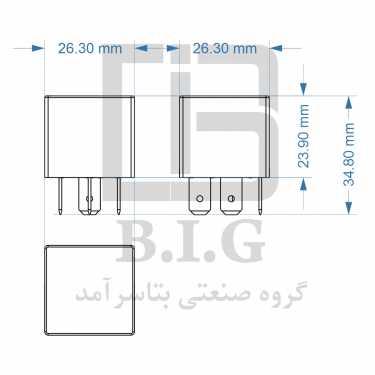

ابعاد 26 * 26 *22.7 mm
وزن ≈39 gr
رنگ مشکی
جنس بدنه پلی‌آمید (ABS 330)
جنس پایه‌ها Su , Sn
تعداد پایه 5 پایه
جنس پوشش پلی آمید
جنس قاب پلی آمید
اتصال سوکت
مشخصات فنی
ولتاژ 7.2 - 20.2 V
حداکثر جریان خروجی 30 A NC , 40A NO
نوع راه‌انداز خروجی رله
نوع خروجی ولتاژ
دمای کارکرد 40⁰C-120⁰C-
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
