جدول مشخصات رله‌ HF18FH هونگفا:

ابعاد خارجی و فاصله پین رله HF18FH هونگفا:







نحوه نامگذاری رله HF18FH هونگفا از نظر نوع کنتاکت:



انواع سوکت های رله HF18FH هونگفا:



مشخصات کلی
کد محصول 11624180

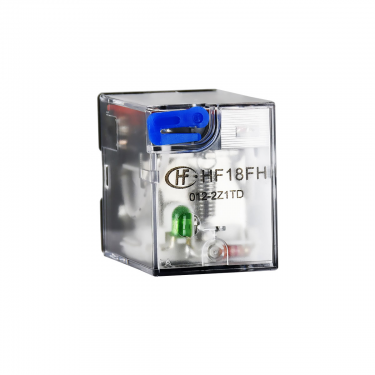

کد فنی HF18FH/012-2Z1TD
نوع نصب سوکت 18FF
وزن 35.6 gr
ابعاد 28.0mm *21.5mm *35.0mm
رنگ شفاف شیشه ای
دامنه دمای کاری -40°C to 70°C
محدوده رطوبت کاری 5% to 85% RH
مقاومت فیزیکی مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
ساختار بدنه مقاوم در برابر نفوذ گرد و غبار
مشخصات فنی
ولتاژ بوبین 12 ولت
نوع ولتاژ DC
تعداد کنتاکت 2
تعداد پایه 8
مقاومت بوبین در دمای 23 درجه 160 اهم
مقاومت کنتاکت ≤100mΩ (1A 6VDC)
حداکثر ولتاژ قطع و وصل کنتاکت‌ها 250VAC/30VDC
تحمل دی‌الکتریک (عایق) بین بوبین و کنتاکت‌ها 1500 VAC 1MIN
تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها باز 1000 VAC 1MIN
تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها بسته 1500 VAC 1MIN
حداکثر جریان عبوری از کنتاکت 7 آمپر برای بار مقاومتی
حداکثر توان 1750VA/ 210W
تاخیر وصل‌ شدن کنتاکت‌ها ≤ 20ms
تاخیر قطع ‌شدن کنتاکت‌ها ≤ 15ms (DC)
عمر مکانیکی 20,000,000 OPS
عمر الکترونیکی رله 100,000 OPS (ROOM TEMPERATURE)
جنس کنتاکت‌ها اکسید قلع ونقره AgSnO2
توان مصرفی DC : Approx 0.8W TO 1.1W
عملکرد دکمه دارای دکمه تست
مشخصات بسته بندی
تعداد در بسته 30 عدد
تعداد در کارتن 300 عدد
وزن کارتن 12.8Kg
