جدول مشخصات رله‌ HF10F هونگفا:

ابعاد خارجی و فاصله پین رله HF10F هونگفا:

نحوه نامگذاری رله HF10F هونگفا از نظر نوع کنتاکت:



انواع سوکت های رله HF10F هونگفا:





مشخصات کلی
کد محصول -

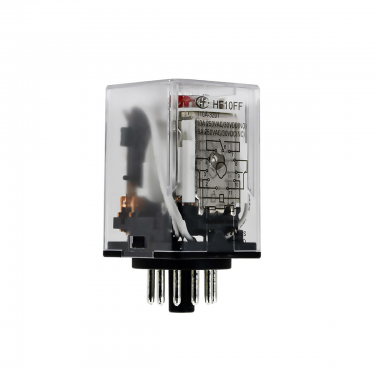

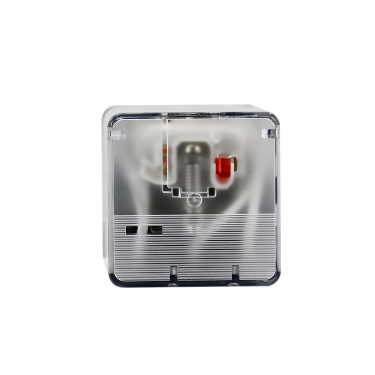

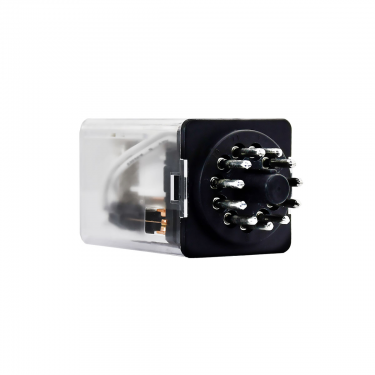

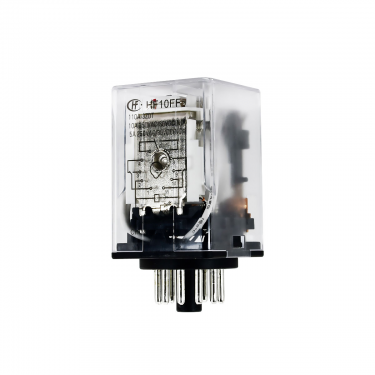

کد فنی HF10FF/110A-3ZDT
نوع نصب سوکت 10FF
وزن 90 gr
ابعاد 35.5mm *55.6mm *35.5mm
رنگ شفاف شیشه ای
دامنه دمای کاری -40°C to 55°C
محدوده رطوبت کاری 5% to 85% RH
مقاومت فیزیکی مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
ساختار بدنه مقاوم در برابر نفوذ گرد و غبار
مشخصات فنی
ولتاژ بوبین 110 ولت
نوع ولتاژ AC
تعداد کنتاکت 3
تعداد پایه 11
مقاومت بوبین در دمای 23 درجه 1700 اهم
مقاومت کنتاکت ≤ 100mΩ (1A 24VDC)
حداکثر ولتاژ قطع و وصل کنتاکت‌ها 220VDC/250VAC
تحمل دی‌الکتریک (عایق) بین بوبین و کنتاکت‌ها 2500 VAC 1MIN
تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها باز 1500 VAC 1MIN
تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها بسته 2000 VAC 1MIN
حداکثر جریان عبوری از کنتاکت 10 آمپر برای بار مقاومتی
حداکثر توان 2500VA/ 300W
تاخیر وصل‌ شدن کنتاکت‌ها ≤ 30ms (DC)
تاخیر قطع ‌شدن کنتاکت‌ها ≤ 30ms (DC)
عمر مکانیکی 10,000,000 OPS
عمر الکترونیکی رله 100,000 OPS(Resistive load,Room temp,1s on 9s off) (NO:10A , NC:5A)
جنس کنتاکت‌ها اکسید قلع ونقره AgSnO2
توان مصرفی AC : Approx 3.0 VA
مشخصات بسته بندی
تعداد در بسته 20 عدد
تعداد در کارتن 100 عدد
وزن کارتن 10.5 Kg
