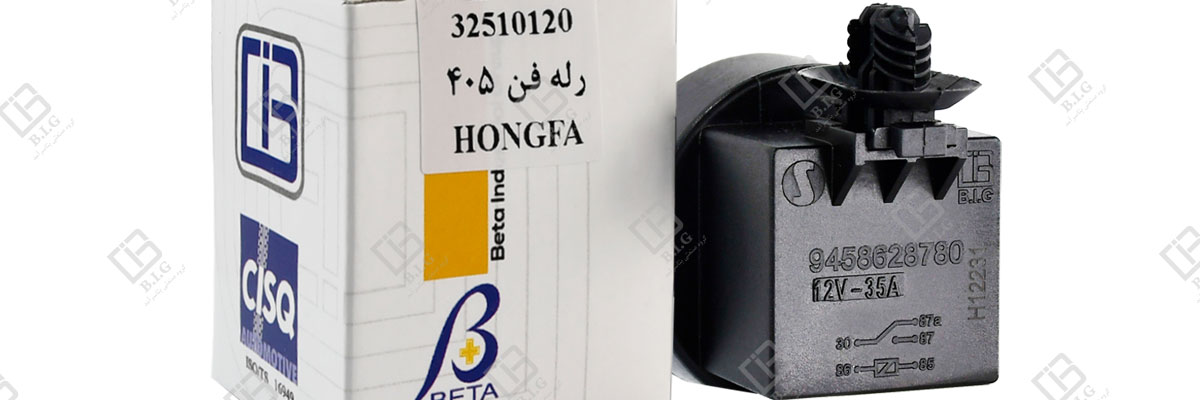

9 نکته کلیدی برای خرید رله فن دسته سیم باکیفیت
9 نکته کلیدی برای خرید رله فن دسته سیم باکیفیت
اگر بارها با مشکل داغ شدن موتور، نوسان دمای آب یا از کار افتادن فن خودرو مواجه شدهاید، احتمالاً رله فن دسته سیم نقش مهمی در این دردسرها دارد. رله فن دسته سیم نقش کلیدی در هدایت جریان برق به موتور فن و کنترل عملکرد آن دارد و انتخاب نادرست میتواند منجر به خرابیهای پیدرپی یا هزینههای اضافی شود.
رله فن دسته سیم یک قطعه کوچک ولی حیاتی در سیستم خنککننده است که بین کنترلر (ایسییو یا ترموستات) و موتور فن قرار میگیرد و با دریافت سیگنال، جریان اصلی را برای راهاندازی فن عبور میدهد. کیفیت ساخت، نوع پینبندی و مشخصات الکتریکی این رلهها مستقیماً بر عملکرد سیستم خنککننده و عمر سایر قطعات تاثیر میگذارد.
در این مقاله، بهصورت فنی و کاربردی ده نکته مهم برای انتخاب رله فن دسته سیم ارائه میشود تا هنگام خرید بتوانید بر اساس نیاز خودرو و شرایط کارکرد تصمیمی حرفهای بگیرید. از مشخصات فنی و روشهای تست تا نکات نصب و نکات سازگاری، همه را پوشش دادهام تا خریدی مطمئن و اقتصادی داشته باشید.
آنچه باید پیش از خرید رله فن دسته سیم بدانید
قبل از انتخاب رله فن دسته سیم، لازم است شناخت دقیقی از نیاز برق و ساختار سیستم خنککننده خودرو داشته باشید. ابتدا مشخص کنید که خودرو از چه نوع فن (تکسرعته، دو سرعته یا مولتیسرعته) استفاده میکند و آیا کنترل سرعت از طریق مقاومت، ماژول یا ECU انجام میشود. این اطلاعات تعیینکننده نوع رله (تعداد پین، تک کنتاکت یا چندکنتاکت) و ظرفیت جریان مورد نیاز است.
نکات فنی کلیدی که باید بررسی شوند شامل ولتاژ بوبین (معمولاً 12 ولت برای خودروهای سواری)، جریان عبوری (آمپر) که باید از جریان پیک فن بیشتر باشد، و مقاومت بوبین است. رلهای که جریان نامی آن کمتر از نیاز فن باشد، در عمل داغ کرده و میسوزد. همچنین توجه به ابعاد فیزیکی و نوع کانکتور دسته سیم (پین، سوکت مقابل) برای تضمین سازگاری مکانیکی بسیار مهم است.
- مشخصات فن: تک یا دو سرعته، جریان مصرفی، ولتاژ
- تعداد پینها: تطابق کانکتور با دسته سیم خودرو
- کیفیت مواد: هسته بوبین و کنتاکتهای مسی یا آلیاژ نقرهای
- مستندات فنی: دیتاشیت یا راهنمای نصب
رله فن دسته سیم
رله فن دسته سیم
نکته ۱ — تعیین جریان واقعی فن و حاشیه ایمنی
نکته ۲ — تعداد پین و نوع پینبندی (کانفیگ دسته سیم)
رلههای فن دسته سیم معمولاً در پیکربندیهای 4، 5 یا 8 پین عرضه میشوند. 4 پین برای رلههای ساده تک کنتاکت، 5 پین برای رلههایی با سوئیچ بازگشتی یا دو مدار و پینهای بیشتر برای انواع ترکیبی و کنترل سرعت بهکار میروند. هنگام خرید به شمارهگذاری پینها و نقشه داخلی توجه کنید تا با سوکت دسته سیم خودرو همخوانی داشته باشد. استفاده از آداپتور یا اصلاح سیمکشی ممکن است، اما بهتر است رلهای با کانکتور فابریک انتخاب کنید تا اتصال مطمئن و بدون نویز الکتریکی داشته باشید.
نکته ۳ — کیفیت کنتاکتها و مواد هسته بوبین
کیفیت کنتاکتها و هسته بوبین تعیینکننده طول عمر و مقاومت در برابر جرقهزدن و اکسیداسیون است. کنتاکتهای پوششدار نقره یا آلیاژهای مقاوم در برابر اکسیداسیون عملکرد بهتری در بارهای بالا دارند و گرمای کمتر تولید میکنند. هسته بوبین با سیمهای مسی با عایق کیفیت بالا نیز از ایجاد مقاومت داخلی جلوگیری میکند. هنگام بررسی نمونه، به روان بودن عمل مکانیکی کنتاکتها و نبود شکستگی یا خوردگی توجه کنید؛ این موارد روی ریاکشن رله در دمای بالا مؤثرند.
نکته ۴ — نحوه تست رله فن دسته سیم با مولتیمتر و منبع تغذیه
برای اطمینان از سالم بودن رله قبل از نصب، میتوانید تستهای ساده زیر را انجام دهید: اول مقاومت بوبین را با مولتیمتر اندازه بگیرید (معمولاً چند اهم تا چند صد اهم). دوم با وصل کردن منبع تغذیه 12 ولت به پایههای بوبین، صدای کلیک رله و تغییر مقاومت بین خروجیها را بررسی کنید. سوم اتصال بار (موتور فن یا لامپ تست) را به خروجیها وصل و عملکرد سوئیچ را بررسی کنید. در تست عملی باید جریان عبوری و دمای بدنه را تحت نظر داشته باشید؛ افزایش بیش از حد دما یا جرقهزنی نشانه معیوب بودن یا نداشتن ظرفیت کافی است.
نکته ۵ — اهمیت گواهینامهها، برند و ضمانت
رله فن دسته سیم از قطعاتی است که در بازار محصولات متنوع و با کیفیتهای متفاوتی دارد. انتخاب برند معتبر که گواهینامههای استاندارد صنعتی داشته باشد (مانند استانداردهای داخلی یا بینالمللی مرتبط) اطمینانخاطر بیشتری میدهد. ضمانتنامه حداقل ۶ تا ۱۲ ماه نشاندهنده تعهد تولیدکننده نسبت به کیفیت است. هنگام خرید، از فروشنده یا کارت محصول درباره شرایط گارانتی و خدمات پس از فروش سوال کنید تا در صورت خرابی، هزینه اضافی و زمان خواب خودرو کاهش یابد.
نکته ۶ — سازگاری با خودروهای مختلف (پژو، سمند، پژو 405 و غیره)
برای خودروهای پرمصرف در ایران مانند پژو 405، پارس، سمند و برخی مدلهای پژو، رلههای فن با پینبندی و ظرفیتهای مشخصی مرسوماند. هنگام خرید، کاتالوگ فنی خودرو را چک کنید یا شماره فنی رله فابریک را پیدا کنید تا نمونه سازگار پیدا کنید. در برخی موارد، رلههای چند برند با همان شماره فنی قابل تعویض هستند اما تفاوت در کیفیت مواد و مشخصات حرارتی دارد؛ در نتیجه مهم است که علاوه بر تطابق مکانیکی، مشخصات جریان و زمان پاسخ رله نیز مشابه باشد.
نکته ۷ — نشانههای خرابی رله فن دسته سیم و تشخیص سریع
خرابی رله فن غالباً به صورت روشن ماندن چراغ هشدار دما، داغ شدن مکرر موتور، کار نکردن فن در دورهای مشخص یا کارکرد پیوسته فن حتی پس از خاموش شدن موتور بروز میکند. برای تشخیص، ابتدا بررسی کنید آیا هنگامی که موتور باید فن را روشن کند (مثلاً هنگام روشن کردن کولر یا رسیدن دما به نقطه مشخص)، صدای کلیک رله شنیده میشود یا خیر. اگر کلیک شنیده میشود ولی فن نمیچرخد، مشکل از سیمکشی یا موتور فن است. اگر کلیک نمیشود، ممکن است بوبین رله سوخته یا مسیر کنترل سیگنال دچار مشکل شده باشد.
نکته ۸ — نصب صحیح، محکمسازی و نکات ایمنی
نصب رله فن دسته سیم باید توسط تکنسین مجرب یا با رعایت نکات فنی انجام شود. قبل از تعویض، باتری را جدا کنید تا از ایجاد اتصال کوتاه جلوگیری شود. اطمینان حاصل کنید که همه کانکتورها تمیز، بدون زنگ و کاملاً فشرده وصل شوند. از بستهای مناسب برای مهار دسته سیم و دور نگه داشتن آن از قطعات داغ یا متحرک استفاده کنید. همچنین رعایت جهت نصب برای رلههایی که دارای دیود یا بایپس ولتاژ هستند اهمیت دارد؛ نصب معکوس میتواند باعث آسیب دیدن مدار کنترل شود.
نکته ۹ — مقاومت در برابر شرایط محیطی (رطوبت، گرما، لرزش)
رله فن دسته سیم در محفظهای قرار میگیرد که ممکن است در معرض لرزش، گرد و غبار، رطوبت و دماهای بالا باشد. رلهای با بدنه پلیمری مقاوم یا با پوششهای محافظ و آببندی شده، طول عمر بیشتری دارد. وجود واشرهای سیلیکونی یا پوششهای نانو بر روی پایهها هم از نفوذ رطوبت جلوگیری میکند. در خودروهای منطقهای یا شرایط کاری سخت (ترافیک شهری یا مناطق کوهستانی)، انتخاب رله با مقاومت حرارتی و مکانیکی بالا باعث کاهش خرابیهای زودرس میشود.
جمعبندی: در انتخاب رله فن دسته سیم، تمرکز بر مطابقت فنی با نیاز فن، ظرفیت جریان و پینبندی درست مهمترین گامها هستند. کیفیت مواد کنتاکت، مقاومت در برابر شرایط محیطی، وجود گارانتی و امکان تست پیش از نصب، فاکتورهای تکمیلی هستند که سرمایهگذاری بر روی آنها در بلندمدت مقرونبهصرفه خواهد بود. پیش از خرید شماره فنی فابریک یا مشخصات جریان را چک کنید، در محل نصب همه اتصالات را بررسی و در صورت تردید از تکنسین مجرب کمک بگیرید تا از کارکرد صحیح و ایمن سیستم خنککننده خودرو اطمینان حاصل کنید.
