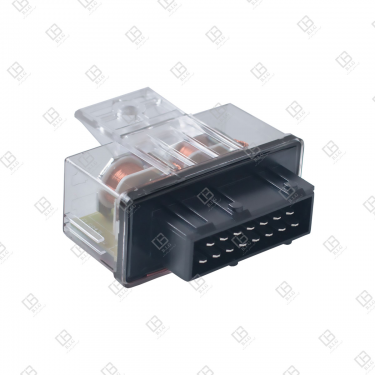

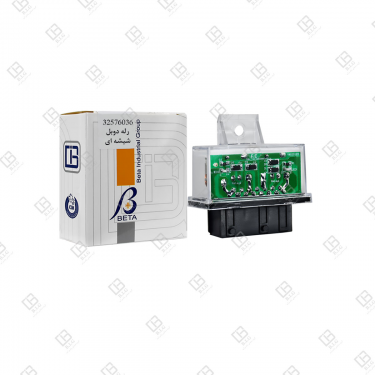

بررسی کلی محصول:

مهم‌ترین و اصلی‌ترین قسمت هر خودرو موتور آن است، که از اجزاء مختلفی تشکیل شده و یکی از اصلی‌ترین قسمت‌های آن سیستم انژکتور و سوخت‌رسانی است. که وظیفه راه‌اندازی این قسمت بر عهده رله دوبل است. با توجه به این که این قطعه در هر لحظه از عملکرد خودرو نقشی اساسی ایفا می‌کند کیفیت و طول عمر آن بسیار حائز اهمیت است، و در عملکرد و رفاه سرنشینان خودرو نقشی اساسی دارد.

عملکرد:

رله دوبل وظیفه فعال سازی سیستم انژکتور که شامل سوزن‌های پاچش سوخت در محفظه احتراق یا همان سیلندر موتور خودرو هستند و همچنین وظیفه فعال سازی پمپ بنزین خودرو را نیز بر عهده دارد.

ویژگی های کلیدی:

  • مجهز به رله‌های بدون روکش برای کاهش دمای محفظه رله
  • بهره‌مندی از لامپ‌های نمایش وضعیت رله
  • مجهز به دو عدد دیود ضربه‌گیر
  • مجهز به ترک‌های جریان‌کش با قابلیت قلع‌گیری برای عبور هر چه بهتر جریان
  • بهره‌مندی از قاب با جنس پلی‌کربنات که شفاف و مقاوم در برابر دماهای بالا هستند
  • بهره‌مندی از پین‌های کانکتور از جنس برنج با پوشش قلع برای عبور هر چه بهتر جریان
  • مجهز به چسب بین قاب و کانکتور برای حصول اطمینان از عدم نشت آب به درون قطعه

ترک‌های جریان‌کش:

با توجه به این که هر قطعه ای در خودرو دارای فضا و ابعاد مشخصی هستند و عبور جریان‌های بالا نیاز به ترک‌های ضخیم روی فیبر مدار چاپی دارند نمی‌توان این دو را در یک قالب در کنار یکدیگر قرار داد. از این رو برای حل این مشکل می‌توان با استفاده از قابلیت قلع‌گیری ترک‌ها ضخامت آنها را افزایش داد تا در صورت عبور جریان بالا باعث سوختن و یا پاره شدن ترک‌ها نشود. رله دوبل با توجه به این که در قسمت حساس در خودرو ایفای نقش می‌کند و در این قست جریان‌‌های بالای از ترک‌ها  و رله‌ها عبور می‌کند. پس علاوه بر این که نیاز به رله‌های با کیفیت دارد نیاز دارد که ترک‌هایی که از آنها جریان عبور می‌کند نیز قابلیت عبور جریان بالا را داشته باشند.

دیود‌های ضربه‌گیر:

در این محصول برای جلوگیری از اختلال در عملکرد سایر قطعات در هنگام شروع و پایان کار رله از دیود‌های 1n4007 که توان عبور جریان بالایی را دارا هستند استفاده شده، تا در هنگام شروع به کار و پایان کار رله تمامی ولتاژ ذخیره شده در بوبین رله در داخل خود قطعه تخلیه شود و به باقی قسمت‌های مدار راه پیدا نکند.

جنس برد:

جنس برد استفاده شده در محصول رله دوبل 30 آمپر از نوع CEM که مخفف Composite Epoxy Material، دارای ضخامت 1.6 mm با ضریب حرارتی بالا و مقاومت الکتریکی در حدود 1Gigaohm و مقاومت مکانیکی بالایی است. این ماده در مواردی که محصول الکترونیکی نیاز به بردی حداکثر دولایه نیارد استفاده می‌شود. همچنین در طراحی برد این قطعه ترک‌هایی که جریان عبوری از آنها بالا می‌باشد‌، دارای قسمتی برای قلع‌گیری بیشتر می‌باشند تا از عمل کرد صحیح محصول در خودرو و عبور صحیح جریان از ترک‌های جریان کش اطمینان حاصل گردد.

چسب ضد آب:

با توجه به این که رله‌ دوبل در محفظه موتور خودرو قرار دارد و این محصول در هر شرایط آب و هوایی و یا در معرض پاچش مایعات نظیر آب قرار می‌گیرد لازم به در نظر گرفتن این موضوع در طراحی و تولید این محصول می‌باشد رله دوبل‌های تولید شده توسط شرکت بتاسرآمد با استفاده از چسب‌های رزینی بسیار مقاوم در برابر دماها و شرایط آب و هوایی مختلف می‌تواند در برابر نفوذ هر گونه مایعی به داخل قطعه مقاومت نشان دهد و موجب افزایش طول عمر قطعه حیاتی نظیر رله دوبل شود.

:لامپ‌های نشان وضعیت رله

عیب‌یابی و تعویض درست قطعه معیوب، یکی از مهمترین و اساسی‌ترین کار در هنگام نگه داری و تعمیر هر دستگاهی مخصوصا خودرو می‌باشد لامپ‌های LED با توجه به نور زیاد و قابل رویت در هر محل و شرایطی یکی از بهترین راهکارها برای پیدا کردن عدم عملکرد و یا عملکرد درست هر وسیله‌ای می‌باشد. رله دوبل یکی از اساسی‌ترین نقش‌ها را در خودرو ایفا میکند. بنابراین لازم است که عملکرد صحیح آن توسط هر شخص قابل رویت و تشخیص باشد.

اتصال الکتریکال:

مشخصات کلی
کد محصول 32576036
کاربرد راه‌اندازی سیستم سوخت رسان و جرقه , نشانگر LED
نوع خودرو پژو , سمند , پراید , روآ
علایم معیوب بودن عدم روشن شدن خودرو
ملاحظات نصب اطمینان از سالم بودن پایه سوکت و دسته سیم
محل نصب محفظه موتور
ابعاد 68.30mm *29.90mm *70.57mm
رنگ شیشه‌ای _ شفاف
توان خروجی 2*(360W)
اتصال سوکت
جنس پایه‌ها برنج با پوشش قلع
تعداد پایه 15 پایه
جنس کفی پلی آمید
جنس قاب پلی کربنات
مشخصات فنی
ورژن 1
محدوده ولتاژ کاری 8.5 Vdc - 13 Vdc
حداکثر جریان مصرفی 200mA
محدوده رطوبت کاری 0% - 90%
جنس برد FR1 (paper laminate)
تعداد لایه‌های مدار 1
حداکثر جریان خروجی 2*(30A)
قطعه محافظ 4*1n4007
نوع راه‌انداز خروجی رله
نوع خروجی ولتاژ
طول عمر 100000 OPS
دامنه دمای کاری -30C - 120C
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
