بررسی کلی محصول:

رله‌ها نقش مهم و کاربردی را در صنعت خودروسازی ایفا می‌کنند، از این رو عملکرد صحیح رله‌ها در خودرو بسیار حائز اهمیت بوده و رله‌ گرمکن شیشه عقب شرکت بتاسرآمد به واسطه سیستم‌های کنترلی مجتمع و استفاده از رله‌های فوق‌العاده با کیفیت و سریع شرکت HONGFA که توانایی تحمل 40 آمپر برای المنت‌های گرمکن شیشه عقب را داراست انتخابی هوشمندانه برای خودروی شما محسوب می‌شود.

عملکرد:

رله گرمکن شیشه عقب وظیفه راه‌اندازی گرمکن شیشه عقب را بر عهده دارد که با فشردن کلید گرمکن، رله المنت‌های گرمکن شیشه عقب رو روشن می‌کنند و به مدت 13 دقیقه روشن می‌ماند و بعد از 13 دقیقه خاموش می‌شود برای راه‌اندازی دوباره باید کلید گرمکن رو فشار دهید.

ویژگی‌های کلیدی:

  • مجهز به رله‌های فوق‌العاده با کیفیت و سریع 40A ساخت کمپانی خوش‌نام HONGFA
  • بدنه از جنس ABS مقاوم در برابر حرارت بالا
  • کنترل دقیق و سریع به واسطه آی‌سی  LD6046
  • مجهز به تیغه‌های برنجی با آبکاری قلع
  • مجهز به خازن‌های با کیفیت و ضریب خطای بسیار پایین شرکت خوش نام changx
  • بهره‌مندی از برد مقاوم در برابر حرارت بالا و تنش‌های مکانیکی
  • برخورداری از ترک‌های پوشیده شده از قلع برای عبور جریان بیشتر
  • 12 ماه گارانتی گروه صنعتی بتاسرآمد


خازن‌های زمان یا تاخیر:

خازن‌های استفاده شده در رله گرمکن شیشه عقب خازن‌هایی با ضریب خطای 10% هستند که توسط شرکت changx طراحی و ساخته می‌شوند، که وظیفه زمان‌بندی در عملکرد گرمکن شیشه عقب را برعهده دارند. در صورتی که این خازن‌ها از عملکرد و ضریب خطای مناسبی برخوردار نباشند باعث به وجود آمدن نقص در عملکرد زمان گرمکن شیشه عقب  خودرو خواهد شد.

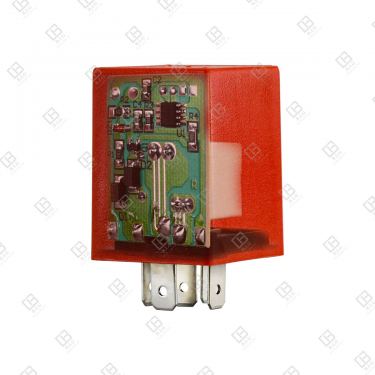

جنس برد:

جنس برد استفاده در رله گرمکن شیشه عقب از نوع CEM مخفف Composite Epoxy Material می‌باشد، به ضخامت 1.6mm است. و دارای ضریب حرارتی بالا و مقاومت الکتریکی در حدود 1Gigaohm و مقاومت مکانیکی بالایی می‌باشد. این ماده در مواردی که محصول الکترونیکی نیاز به بردی حداکثر دولایه دارد استفاده می‌شود و همچنین در طراحی برد این قطعه ترک‌هایی که جریان عبوری از آنها بالا می‌باشد. دارای قسمتی برای قلع‌گیری بیشتر می‌باشند تا در صورت نقص در گرمکن شیشه عقب رله آن مورد آسیب واقع نشود.

رله:

رله  40 آمپر استفاده شده در رله گرمکن شیشه عقب طراحی و ساخته شده توسط شرکت HONGFA می‌باشد، که یکی از با کیفیت‌ترین سازندگان رله‌های الکترومغناطیسی در جهان می‌باشد. تمامی رله‌های استفاده شده در محصولات شرکت بتاسرآمد قبل از استفاده در محصولات براساس روش‌های نمونه برداری استاندارد iso مورد آزمایش و تست قرار می‌گیرند. که این آزمایش‌ها براساس شرایط واقعی که قطعه در خودرو تحت آنها قرار می‌گیرد مورد آزمایش قرار داده می‌شوند و تنها در صورتی که همچنان بعد از این آزمایش‌ها همچنان عملکرد مناسب را داشته باشند در محصول استفاده می‌شوند.

دیودهای ضربه‌گیر یا هرزگرد:

در این محصول برای جلوگیری از اختلال در عملکرد سایر قطعات در هنگام شروع و پایان کار رله از دیود‌های 1n4007 که توان عبور جریان بالایی را دارا می‌باشند استفاده شده، تا در هنگام شروع به کار و پایان کار رله تمامی ولتاژ ذخیره شده در بوبین رله در داخل خود قطعه تخلیه شود و به باقی قسمت‌های مدار راه پیدا نکند.

مشخصات کلی
کد محصول 32510151
کاربرد راه‌اندازی و قطع و وصل گرم کن شیشه عقب
نوع خودرو سمند , پارس , پژو 405
علایم معیوب بودن عدم گرم شدن شیشه و رفع بخار شیشه عقب
ملاحظات نصب اطمینان از سالم بودن پایه سوکت
محل نصب داشبورد
ابعاد 30.4mm *51.2mm * 30.4mm
رنگ نارنجی
توان خروجی 480W
اتصال سوکت
جنس پایه‌ها برنج با پوشش قلع
تعداد پایه 5
جنس کفی پلی آمید
جنس قاب ABS 330
مشخصات فنی
ورژن 3/06
محدوده ولتاژ کاری 10 - 13.5 Vdc
حداکثر جریان مصرفی 200 mA
محدوده رطوبت کاری 0% - 90%
جنس برد CEM 1
تعداد لایه‌های مدار 1
حداکثر جریان خروجی 40A
قطعه سنجش زمان خازن
نوع راه‌انداز خروجی مدار مجتمع LD6046
نوع خروجی رله ( ولتاژ )
طول عمر 10000000 OPS
دامنه دمای کاری -30C - 120C
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
