بررسی کلی محصول:

در تمامی خودرو هایی که از سیستم نود (Node ) استفاده میکنند رله های الکترومغناطیسی زیادی استفاده شده است خودرو پراید که یکی از پر خودرو های محبوب برای تردد در سطح شهر هستند نیز از این قاعده مستثنی نبوده و از رله های الکترو مغناطیسی متفاوتی استفاده میکند یکی از این رله ها رله های دو قلو بوده که وظایف متفاوتی از جمله فعال سازی فن را در این خودرو برعهده دارد .
گروه صنعتی بتا سرآمد با تکیه بر تجربیات و همچنین دانش فنی بومی اقدام به ارائه رله دو قلو مناسب برای شرایط آب و هوایی متناسب با اقلیم کشور نموده است.

عملکرد:

رله دو قلو وظیفه فعال سازی موتور فن خودرو را برعهده دارد این رله به دلیل وجود دو دور متفاوت در موتور فن خودرو به صورت دوقولو عرضه میشود.

ویژگی های کلیدی:

  • مجهز به کاور لاستیکی برای مقاومت در برابر ورود آب به محل اتصال
  • مقاومت در برابر ورود آب به داخل رله
  • بهره از پایه های اتصال با آبکاری قلع برای عبور هرچه بهتر جریان
  • مجهز به کنتاکت با آبکاری با مقاومت الکتریکی بسیار پایین
  • مجهز به کنتاکت با آبکاری مقاوم در برابر گرما و خوردگی
  • توانایی عور حداکثر جریان 40 آمپر
  • بهره مندی از کاور و درپوش شفاف برای اطمینان از صحت عملکرد رله

 رله دوقلو وظیفه راه اندازی دورهای متفاوت فن خودرو را برعهده دارد که با توجه به این مسئله می‌بایست بتواند جریان‌های بالا و همچنین سیکل های قطع و وصل متناوب را تحمل نماید، حال با توجه به توضیحات داده شده عدم عملکرد صحیح و یا طول عمر پایین این قطعه میتواند هزینه ها و همچنین سطح کیفیت استفاده از خودرو را تحت تاثیر قرار دهد، از این رو گروه صنعتی بتاسرآمد با تکیه بر سالها تجربه در زمینه ارائه رله های الکترومغناطیسی و همچنین نیازهای کشور اقدام به ارائه این رله متناسب با نیاز های کشور نموده است.

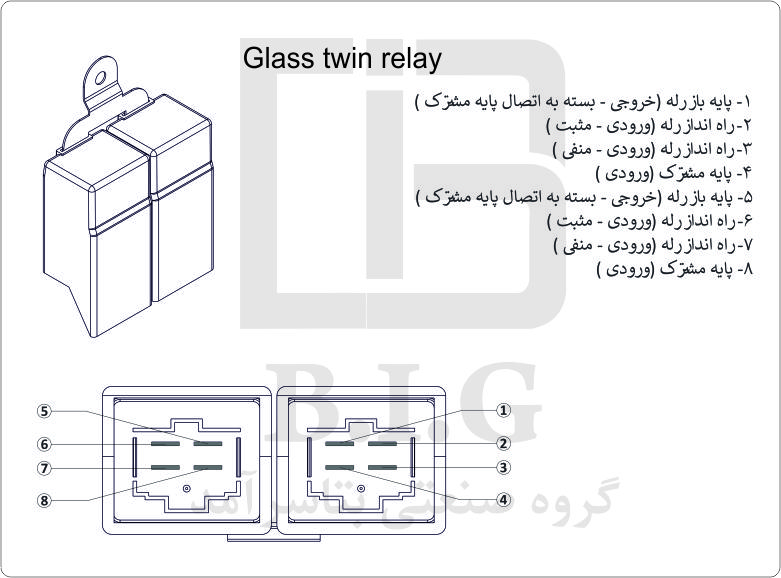

اتصال الکتریکال:

مشخصات کلی
کد محصول 32510126
کاربرد راه‌اندازی فن پراید انژکتور، بوق، مه شکن
نوع خودرو پراید
علایم معیوب بودن عدم عملکرد فن، بوق و مه شکن در خانواده پراید
ملاحظات نصب اطمینان از سالم بودن پایه سوکت
محل نصب محفظه موتور
ابعاد 65.5mm *45.5mm *46.5mm
رنگ شیشه ای شفاف
وزن 40 gr
جنس پایه‌ها برنج با پوشش قلع
تعداد پایه 2*(4)
جنس کنتاکت AgSnO2
جنس پوشش 'PVC
جنس قاب پلی کربنات
مشخصات فنی
محدوده ولتاژ کاری 8.5 VDC - 13.5 VDC
حداکثر جریان مصرفی 100 mA <
توان خروجی 2*(480 W) <
محدوده رطوبت کاری 10% - 90%
حداکثر جریان خروجی 40 A (23 ֯C)
افت ولتاژ کنتاکت 250 mV (10A) >
زمان رها شدن تیغه 10 ms <
مقاومت عایقی 500VAC
مقاومت عایق 100MΩ
مقاومت بوبین 90 Ω
طول عمر مکانیکی 1000000 ops <
طول عمر الکتریکی 100000 ops <
دامنه دمای کاری -40 C - 85 C
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
