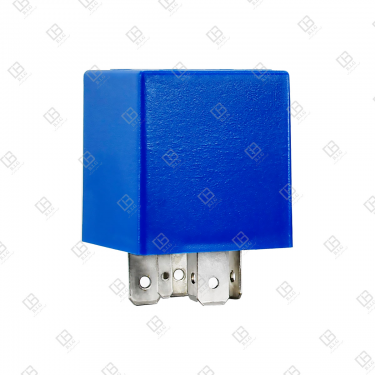

بررسی کلی محصول:

رله‌ها نقش مهم و کاربردی را در صنعت خودرو سازی ایفا می‌کنند، از این رو عملکرد صحیح رله‌ها در خودرو بسیار حائز اهمیت بوده و رله‌های برف پاک کن شرکت بتاسرآمد به واسطه سیستم‌های کنترلی مجتمع و استفاده از رله‌های فوق‌العاده با کیفیت و سریع شرکت HONGFA که توانایی انتقال 25 آمپر به موتور برف پاک کن را داراست انتخابی هوشمندانه برای خودروی شما محسوب می‌شود.

عملکرد:

رله برف پاک کن وظیفه راه‌اندازی و کنترل سرعت و زمان‌بندی کارکرد موتور برف پاک کن را برعهده دارد که سرعت و زمان‌بندی را از طریق دسته راهنما که توسط کاربر تنظیم می‌شود، دریافت کرده و بر اساس خواست کاربر اقدام به فعال و غیر فعال کردن موتور برف پاک کن خودرو می‌کند.

ویژگی‌های کلیدی:

  • مجهز به رله‌های فوق‌العاده با کیفیت و سریع 25A ساخت کمپانی خوشنام HONGFA
  • بدنه از جنس ABS مقاوم در برابر حرارت بالا _ کنترل دقیق و سریع به واسطه آی‌سی اختصاصی برف پاک کن U642B
  • مجهز به تیغه‌های برنجی با آبکاری قلع
  •  مجهز به خازن‌های با کیفیت و ضریب خطای بسیار پایین شرکت خوشنام SAMYOUNG
  • بهره‌مندی از برد مقاوم در برابر حرارت بالا و تنش‌های مکانیکی
  • برخورداری از ترک‌های پوشیده شده از قلع برای عبور جریان بیشتر
  • 24 ماه گارانتی گروه صنعتی بتاسرآمد





خازن‌های زمان یا تاخیر:

خازن‌های استفاده شده در رله برف پا کن خازن‌هایی با ضریب خطای 10% هستند که توسط شرکت SAMYOUNG طراحی و ساخته می‌شوند، که وظیفه زمان‌بندی و تاخیر در عملکرد موتور برف پاک کن را برعهده دارند. در صورتی که این خازن‌ها از عملکرد و ضریب خطای مناسبی برخوردار نباشند باعث به وجود آمدن نقص در عملکرد قسمت برف پاک کن خودرو خواهد شد.

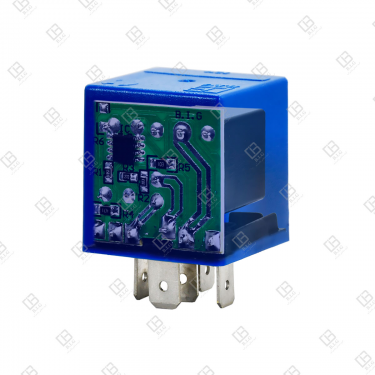

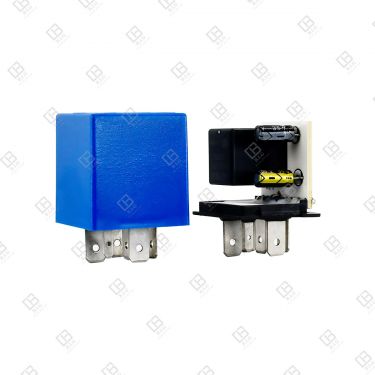

جنس برد:

جنس برد استفاده در رله برف پاک کن از نوع CEM مخفف Composite Epoxy Material می‌باشد، به ضخامت 1.6mm است. و دارای ضریب حرارتی بالا و مقاومت الکتریکی در حدود 1Gigaohm و مقاومت مکانیکی بالایی می‌باشد. این ماده در مواردی که محصول الکترونیکی نیاز به بردی حداکثر دولایه دارد استفاده می‌شود و همچنین در طراحی برد این قطعه ترک‌هایی که جریان عبوری از آنها بالا می‌باشد. دارای قسمتی برای قلع‌گیری بیشتر می‌باشند تا در صورت نقص در موتور برف پاک کن رله آن مورد آسیب واقع نشود.

مدار مجتمع U642B:

مدارات مجتمع یا IC‌ها مجموعه مدارات الکترونیکی هستند که از تجمیع و به هم پیوستن تعدادی ترانزیستور بسته به عملکرد آنها به وجود می‌آیند. بعضی از این مدارات مجتمع از جمله U642B برای عملکردی خاص طراحی و تولید می‌شوند. همانطور که گفته شد U642B به صورت اختصاصی برای کنترل موتور برف پاک کن و زمان‌بندی روشن و خاموش بودن آن طراحی شده است. از جمله ویژگی‌های این مدار مجتمع می‌توان به راه انداز رله با دیود محافظت کننده و محافظت شده در برابر تخلیه بار اشاره کرد که به افزایش طول عمل محصول برف پاک کن منجر می‌شود.



رله:

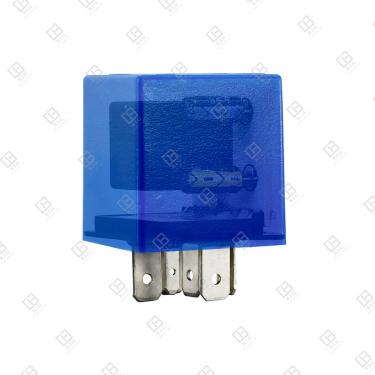

رله استفاده شده در رله برف پاک کن طراحی و ساخته شده توسط شرکت HONGFA می‌باشد، که یکی از با کیفیت‌ترین سازندگان رله‌های الکترومغناطیسی در جهان می‌باشد. تمامی رله‌های استفاده شده در محصولات شرکت بتاسرآمد قبل از استفاده در محصولات براساس روش‌های نمونه برداری استاندارد iso مورد آزمایش و تست قرار می‌گیرند. که این آزمایش‌ها براساس شرایط واقعی که قطعه در خودرو تحت آنها قرار می‌گیرد مورد آزمایش قرار داده می‌شوند و تنها در صورتی که همچنان بعد از این آزمایش‌ها همچنان عملکرد مناسب را داشته باشند در محصول استفاده می‌شوند.



اتصال الکتریکال:



مشخصات کلی
کد محصول 32510108
کاربرد راه‌اندازی موتور برف پاک کن
نوع خودرو پژو , سمند
علایم معیوب بودن عدم عملکرد برف پاکن ها
ملاحظات نصب اطمینان از سالم بودن پایه پین ها
محل نصب داشبورد
ابعاد 30.20mm *42.7mm *30.20mm
رنگ آبی

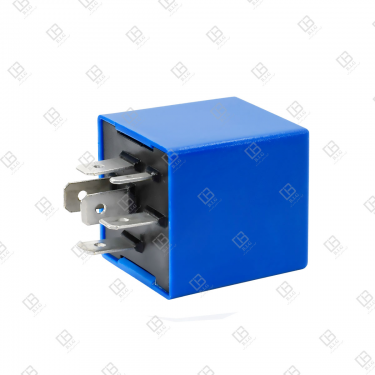

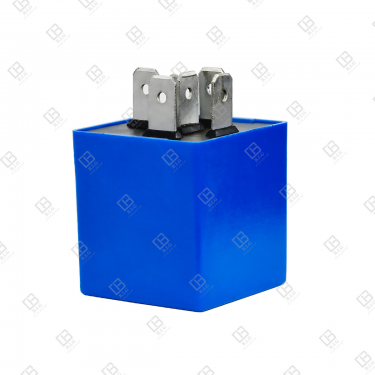

اتصال پین و کانکتور
جنس پایه‌ها برنج با آبکاری قلع
تعداد پایه 6
مشخصات فنی
محدوده ولتاژ کاری 10 - 13.5 Vdc
محدوده رطوبت کاری 5% - 90%
جنس برد CEM1
تعداد لایه‌های مدار تک لایه
حداکثر جریان خروجی 25A
قطعه سنجش زمان خازن الکترولیت
نوع راه‌انداز خروجی مدار مجتمع (U642B)
نوع خروجی ولتاژ
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
