بررسی کلی:

رله فن قطعه ای حیاتی و بسیار مهم در تمامی خودرو ها محصوب میشود چرا که عدم عملکر صحیح این قطعه میتواند منجرب به تحمیال هزینه های هنگفت به کاربر گردد از این رو استفاده از محصولی که توسط شرکتی معتبر و همچنین با سابقه در این حوزه ارائه گردیده است امری حیاتی به حسبا می آید ، به همین سبب گروه صنعتی بتا سرآمد اقدام به ارائه رله فن مناسب برای استفاده در خودرو های ایرانی کرده است . این رله میتواند در شریط سختی چون دمای بالا در جنوب کشور و همچینن دمای پایین در شمال کشور همراه با جریان کشی نسبتاً بالا در قسمت فن خودرو عملکردی صحیح ارائه دهد تا کاربر بتواند با خیالی آسوده از وسیله نقلیه خود استفاده نماید .

عملکرد:

رله فن وظیفه کنترل متور فن خودرو را برعهده دارد و میتوان آنرا به واسطی تلقی کرد که دستور راه اندازی با قدرت پایین را از ECU  در یافت کرده و سپس جریان برقی با قدرت بالا که توانایی راه اندازی موتور فن را دارد به موتور فن ارسال میکند و آنرا راه اندازی میکند .

ویژگی های کلیدی:

  • بهره مندی از ابکاری با مقاومت بسایر پایین در قسمت کنتاکت
  • مقاومت در برابر نفوذ آب و گرد و خاک
  • مقاومت در برابر شرایط سخت
  • بهره مندی از پایه های مسی با آبکاری قلع برای عبور بهتر جریان
  • توان عبور جریان 25 آمپر به صورت دائمی و همجنین جریان 50 آمپر به صورت لحظه ای

رله فن قطعه ای حیاتی در تمامی خودرو های احتراق داخلی محسوب میشود این قطعه وظیفه راه اندازی موتور فن را بر عهده داشته و در صورتی که عملکر صحیحی نداشته باشد میتوان آسیب های فنی و مالی زیادی به کاربر خودرو تحمیل نماید ، از این رو رله فن گروه صنعتی بتا سرآمد میتواند این امر را تضمین نماید .
رله فن ارائه شده توسط گروه صنعتی بتا سرآمد با گذراندن تست های بسیار دشوار که تنها قطعاتی که از کیفیت بالا برخوردار باشند توان عبور از آن را دارند ، میتواند این تضمین را به کاربر دهد که این قطعه وظیفه خودرا به دستی در خودرو ایفا نموده و باعث اطمینان خاطر سرنشینان خودرو گردد.

اتصال الکتریکال:

مشخصات کلی
کد محصول 32510107
کاربرد راه‌اندازی فن‌های خنک‌کننده
نوع خودرو سمند , پارس , پژو 405
علایم معیوب بودن عدم عملکرد مناسب فن های خنک کننده، بالا رفتن آمپر آب، عدم عملکرد به موقع فن ها در زمان بالا رفتن درجه آب
ملاحظات نصب اطمینان از سالم بودن و لق نبودن سوکت یا فیش
محل نصب محفظه موتور

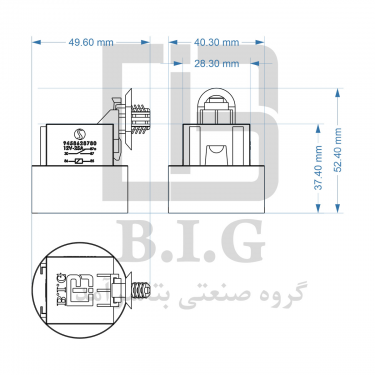

ابعاد 40.8mm *40.8mm *37.4mm
رنگ مشکی
وزن 35 gr
جنس پایه‌ها برنج
تعداد پایه 5
جنس کنتاکت AgSnO2
جنس قاب پلی آمید
مشخصات فنی
محدوده ولتاژ کاری 8.5 VDC - 13.5 VDC
حداکثر جریان مصرفی 100 mA <
توان خروجی 300 W <
محدوده رطوبت کاری 10% - 90%
حداکثر جریان خروجی 40 A (23 ֯C)
افت ولتاژ کنتاکت NO: 250 mV (10A) >
زمان رها شدن تیغه 10 ms <
مقاومت عایقی 500VAC
مقاومت عایق 100MΩ
مقاومت بوبین 90 Ω
طول عمر مکانیکی 1000000 ops <
طول عمر الکتریکی 100000 ops <
دامنه دمای کاری -40 C - 85 C
گارانتی و خدمات پس از فروش
گارانتی 12 ماه
